TWS Bluetooth antena za slušalke
Največji razlog, zakaj so slušalke Bluetooth tako priljubljene, je, da so brezžične in se znebijo okovov žičnih kablov slušalk. Slušalke Bluetooth prenašajo signale prek radijskih valov, zato je oblika antene zelo pomembna. Ta članek na kratko predstavlja običajne vrste anten, ki se uporabljajo v ročnih digitalnih izdelkih.
1. PCB antena.
PCB antena je antena, ki je neposredno sestavljena iz bakrene folije na tiskanem vezju, katere prednosti so nizki stroški, visoka stabilnost serije in brez odpravljanja napak v proizvodnji. Pomanjkljivost je, da je primeren samo za en frekvenčni pas in ker je sestavljen iz bakrene folije PCB, je položaj antene relativno omejen. Poleg tega PCB antena na splošno zahteva veliko višinsko površino, velika pa je tudi velikost same antene. PCB antene se pogosto uporabljajo v prenosnih računalnikih, TV sprejemnikih itd. PCB antene v slušalkah Bluetooth so prikazane na naslednji sliki:
2. Keramična antena.
Keramična antena je miniaturizirana antena, primerna za naprave Bluetooth. Zavzame malo prostora in ima dobro zmogljivost. Ima ozko pasovno širino in je težko doseči več frekvenčnih pasov. Lahko učinkovito izboljša integracijo matične plošče in zmanjša omejitev antene na ID.; Dizajn je treba uvoziti na začetku definicije plošče. Keramične antene delimo na blok keramične antene in večplastne keramične antene:
Blok antena: Celotno keramično telo je sintrano pri visoki temperaturi, nato pa se kovinski del antene natisne na površino keramičnega bloka.
Večslojna antena: Žganje uporablja metodo nizkotemperaturnega sožiganja, kar pomeni, da je večplastna keramika zložena in poravnana ter nato sintrana pri visoki temperaturi, tako da je kovinski prevodnik antene mogoče natisniti na vsako keramično dielektrično plast. glede na konstrukcijske zahteve, tako da lahko učinkovito zmanjša velikost antene in lahko doseže namen skrivanja antene.
Ker je dielektrična konstanta same keramike višja od dielektrične konstante tiskanega vezja, lahko uporaba keramične antene učinkovito zmanjša velikost antene, hkrati pa zagotavlja njeno delovanje. Slabost keramičnih anten je, da imajo težave s konsistenco, so velike, pa tudi omejene so pri postavitvi. Keramične antene se najpogosteje uporabljajo v izdelkih IoT, kot so antene GPS in antene Bluetooth.

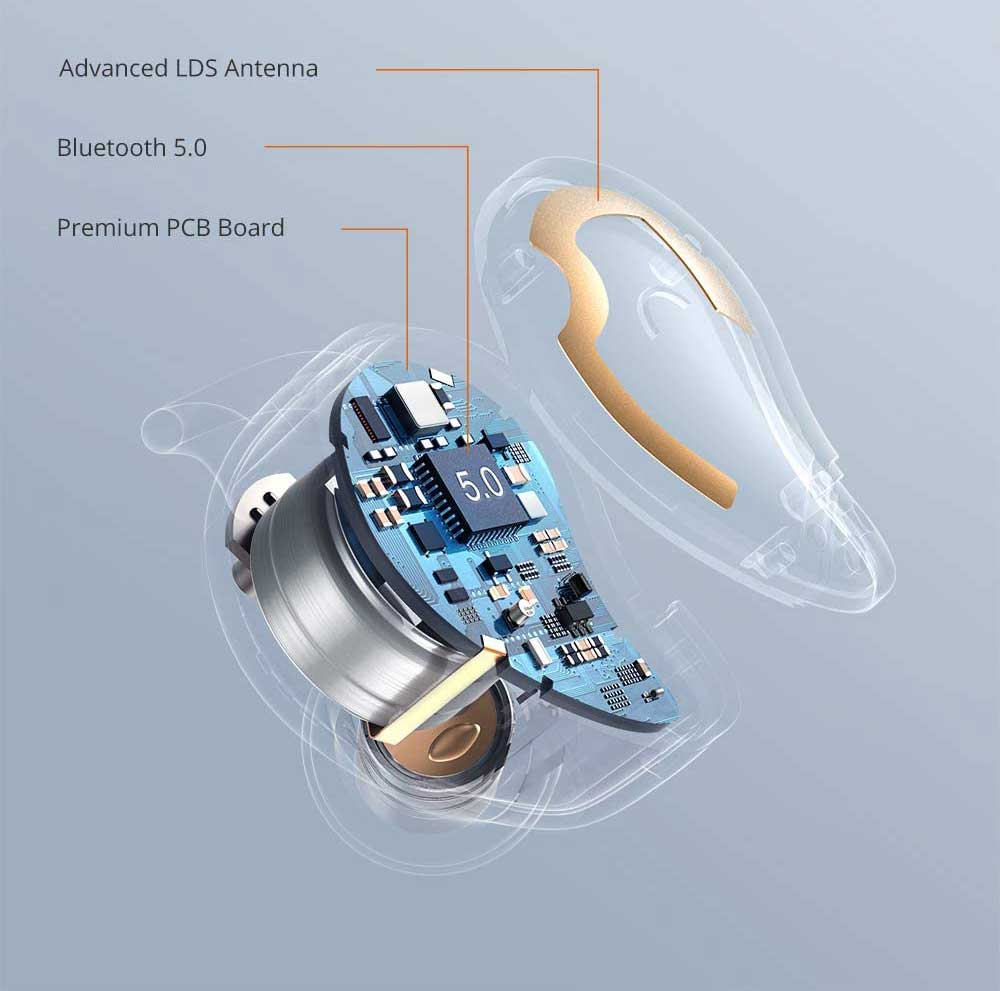

3. LDS antena.
Tehnologija antene LDS je tehnologija laserskega neposrednega strukturiranja, ki uporablja računalnik za nadzor gibanja laserja glede na trajektorijo prevodnega vzorca in projicira laser na oblikovano tridimenzionalno plastično napravo. V nekaj sekundah se aktivira vzorec vezja. Njegov princip je podoben PCB anteni, razlika je v tem, da LDS uporablja obliko antene za projiciranje laserja na plastično ohišje in galvanizacijo za oblikovanje kovinske antene v nekaj sekundah. Največja slabost LDS antene je visoka cena in zapleten postopek. Največja prednost je, da je mogoče anteno namestiti neposredno na zadnji del ohišja, tako da je prostor antene velik in učinkovitost antene visoka. Trenutno se pogosto uporablja v vrhunskih pametnih telefonih, pametnih urah/pasovih in slušalkah Bluetooth.
