Konektorji se uporabljajo zelo pogosto in vsi poznajo konektorje. Vendar pa lahko med uporabo konektorja pride do težave s povezavo. V tem članku bo urednik predstavil razloge za neuspeh povezave konektorja. Poleg tega bo ta članek obravnaval premisleke pri testiranju priključkov med ploščami.
1. Razprava o vzroku okvare konektorske povezave
V primerjavi z zunanjim vodnikom je notranji prevodnik konektorja manjši, notranji prevodnik s slabo trdnostjo pa bo bolj verjetno povzročil slab stik in povzročil okvaro konektorja.

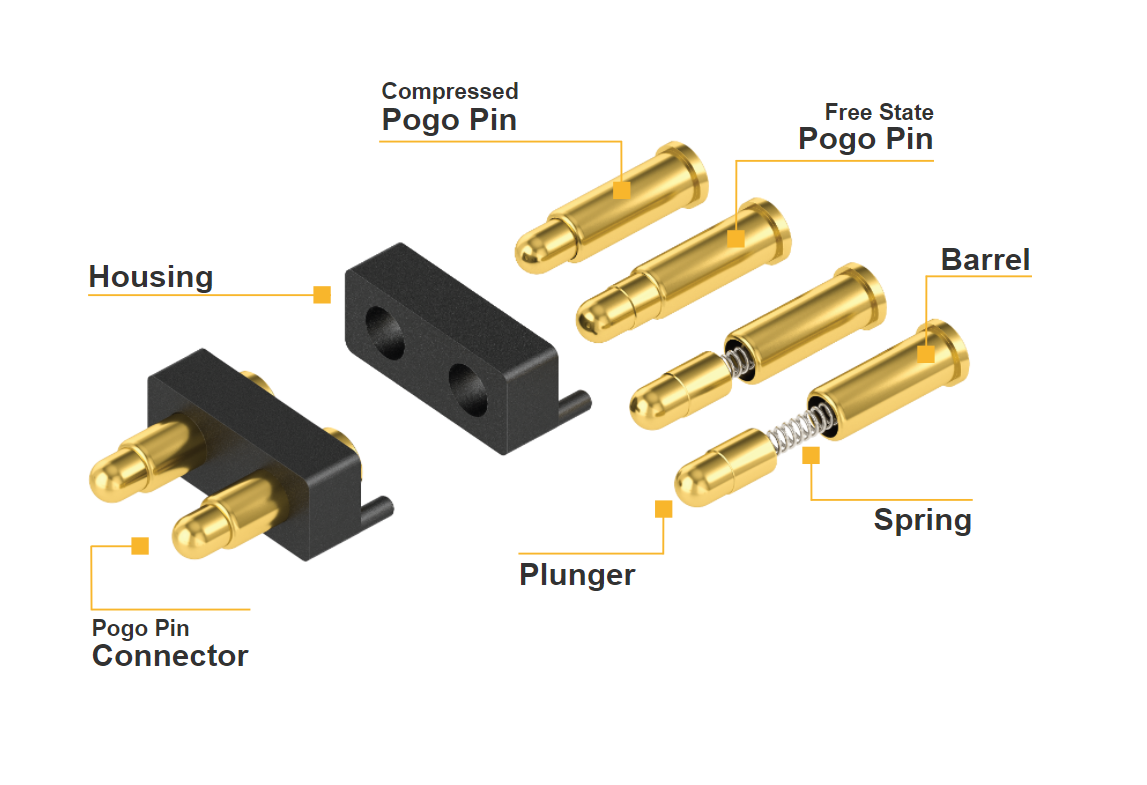

Večina notranjih vodnikov konektorja uporablja metode elastične povezave, kot so elastična povezava tipa vzmetne kremplje, elastična povezava tipa vtičnice, elastična povezava tipa meha itd. Med njimi je elastična povezovalna struktura dvigala z režami preprosta, stroški obdelave so nizki, montaža je bolj priročna, obseg uporabe pa najobsežnejši.
1. Notranji prevodnik ni trdno pritrjen
Za potrebe sestavljanja je v strukturi številnih RF koaksialnih konektorjev (kot je N-tip, 3,5 mm) notranji prevodnik razdeljen na dva dela na dielektričnem nosilcu in nato povezan z vijaki. Vendar pa je zaradi majhnega premera notranjega prevodnika, če lepilo ni naneseno na navojno povezavo, da bi jo pritrdili med sestavljanjem, povezava notranjega prevodnika zelo slaba, zlasti pri nekaterih majhnih RF koaksialnih priključkih. Zato lahko, ko je konektor večkrat priključen in odklopljen, pod dolgotrajnim delovanjem torzije in napetosti, navoj notranjega prevodnika zrahlja in odpade, kar povzroči okvaro povezave.
Ena od pogosto uporabljenih struktur RF koaksialnih konektorjev je, da so notranji prevodnik, dielektrični nosilec in zunanji prevodnik pritrjeni skupaj z lepilom. Če količina lepila, nanesenega v to strukturo, ni zadostna ali povezovalna trdnost lepila med montažo ni zadostna, se lahko lepljeni del zlomi zaradi sile med uporabo, kar bo povzročilo vrtenje ali aksialno premikanje notranjega prevodnika in notranji vodniki Dober električni stik ni mogoč in povezava ne uspe.
Metoda izboljšanja: Ko je koaksialni konektor sestavljen, lahko na navojno povezavo nanesete ustrezno količino prevodnega lepila ali sredstva za zaklepanje navojev, da povečate zanesljivost navojne povezave. Izbrati je treba lepila z večjo trdnostjo lepljenja, pri lepljenju pa mora lepilo zapolniti celotno zlepljeno luknjo; narebričenje na zlepljenem delu notranjega prevodnika poveča kontaktno površino med notranjim prevodnikom in lepilom, da prepreči vrtenje notranjega prevodnika; pravilno prilagodite notranji prevodnik. Radialne mere in tolerance prevodnika, zunanjega prevodnika in dielektrične podpore omogočajo prileganje med notranjim prevodnikom in dielektrično podlago, med dielektrično podlago in zunanjim prevodnikom interferenčno prileganje, lahko pa tudi tri se tesneje prilegajo skupaj.
2. Nepravilna velikost vtičnice ali nožice notranjega vodnika
Če je premer luknje notranjega prevodnika vtičnice manjši od določene velikosti, ko nožica notranjega prevodnika vtičnice vstopi v vtičnico, bo vtičnica preveč razširjena, količina deformacije bo presegla območje elastične deformacije, plastika prišlo bo do deformacije in vodnik v vtičnici bo poškodovan; Nasprotno, če je premer zatiča premajhen, ko sta zatič in vtičnica usklajena, je reža med zatičem in steno vtičnice prevelika, dva notranja vodnika konektorja ne moreta biti v tesnem stiku , postane kontaktni upor velik, indikatorji električne učinkovitosti konektorja pa bodo prav tako slabi.
Metoda izboljšanja: ali je ujemanje vtičnice in zatiča razumno, lahko za merjenje uporabimo silo vstavljanja in zadrževalno silo zatiča standardnega profila in prevodnika v vtičnici. Za konektorje tipa N mora biti sila vstavljanja, ko se premer Φ1,6760 plus 0.005 standardnega zatiča ujema z vtičnico, manjša ali enaka 9N, sila držanja pa, ko premer Φ1.6000-0.005 zatič standardnega profila in notranji prevodnik vtičnice sta usklajena Večja ali enaka 0,56N.
Zato lahko uporabimo vstavitveno silo in zadrževalno silo kot inšpekcijska standarda. S prilagoditvijo velikosti in tolerance vtičnice in vtičnice ter postopka obdelave prevodnika v vtičnici s staranjem je mogoče prilagoditi silo vstavljanja in zadrževanje med vtičnico in vtičnico. v ustreznem obsegu.
