7 razlogov, zakaj so Pogo Pins najboljša rešitev za konektorje
Pogo Pin se odlično ujema s številnimi aplikacijami, kot so priklopne postaje, povezave med ploščami ali polnilne povezave. Evo zakaj.

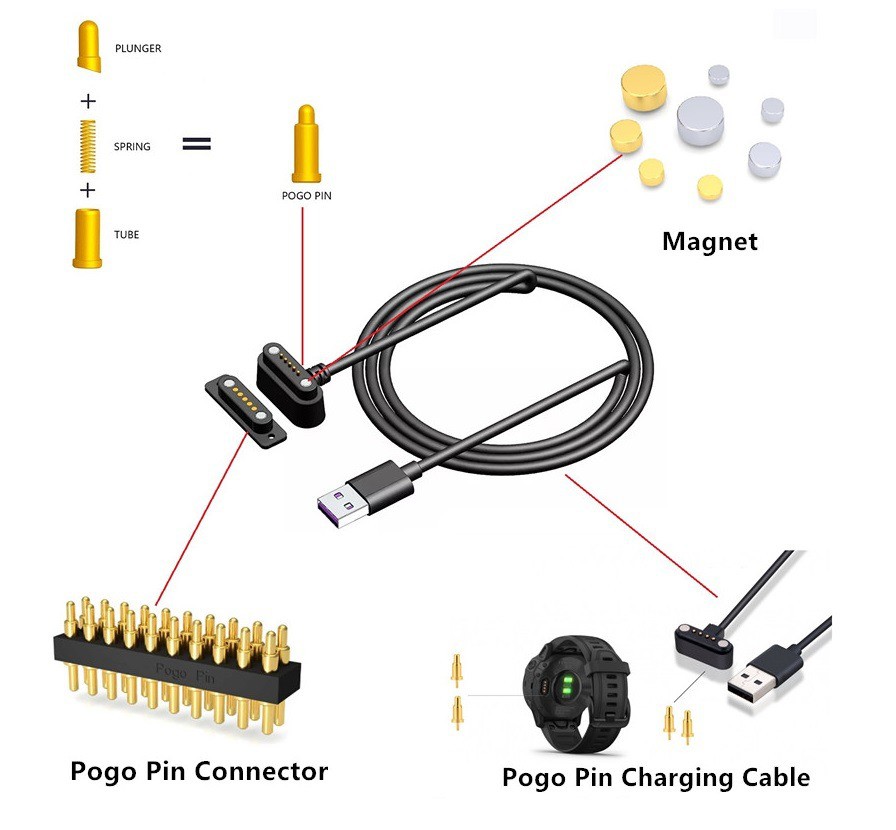

Vzmetni konektorji ali tako imenovani pogo zatiči postajajo vse bolj priljubljeni, saj jih ugledna podjetja, kot sta Apple in Microsoft, uporabljajo v svojih potrošniških izdelkih.
Pogo zatiči združujejo nekaj prednosti, ki jih razlikujejo od večine drugih vrst priključkov.
V današnjem članku bomo razpravljali o teh prednostih in si podrobneje ogledali, kako lahko te prednosti izkoristite v svojem dizajnu.
Kratka zgodovina pogo zatičev
Preden se posvetimo 7 razlogom, začnimo s kratko zgodovino pogo zatičev. Tip konektorja obstaja že približno 50 let. Inženirji starejše garde se bodo spomnili, da ti zatiči niso imeli najboljšega slovesa. Pogosto so bili nestabilni, imeli so majhen tok in so bili zelo občutljivi na kakršne koli vibracije, zaradi česar so bili diskvalificirani za številne aplikacije, ki so vključevale prenos podatkov. Odkar se je pojavila industrija testiranja polprevodnikov, so vzmetno obremenjeni testni zatiči znatno izboljšali. Tehnološki napredek, ki je bil potreben za zmanjšanje njihove velikosti na raven, ki bi jih naredila primerne za majhne korake, zahtevane med postopki testiranja IC, se je prenesel na pogo pinske konektorje za potrošnike.
Zakaj so torej Pogo žebljički danes tako priljubljeni in zakaj so idealni za številne aplikacije? Tukaj so razlogi:
1. Pogovorimo se o stroških Pogo Pin
Večina konektorjev se proizvaja s postopkom žigosanja. Ta postopek v bistvu zajema tanek kos kovine, ki se oblikuje z vtiskovanjem kovine v pravo obliko s kalupom.
Oglejte si ta majhen video posnetek, ki pojasnjuje postopek.
V nasprotju s tem se pogo zatiči proizvajajo s postopkom struženja. Pri tem postopku se uporablja okrogel kos kovine, ki se vrti zelo hitro. Oster rob nato opraska dele kovinskega bloka, ki jih ne potrebujete.
Glavna razlika med obema procesoma je strošek izdelave kalupa. Izdelava kalupa lahko stane do 5000 USD. To pomeni, da je treba stroške za ta kalup vključiti v izračun, kar je lahko pomemben dejavnik cene. Oglejte si ta vzorčni izračun:
Zlasti za majhne količine nestandardnih konektorjev so Pogo Pins učinkovitejša alternativa. V zgornjem primeru se je cena zvišala za več kot 80 odstotkov.
2. Najboljši priključek za najboljšo uporabniško izkušnjo
Vzmeteni priključki so priročni. Prepričan sem, da ima vsak svoje legitimno mnenje o Applovih izdelkih, toda ko sem leta 2008 prvič uporabil polnilni kabel Magsafe na prenosnem računalniku svojih prijateljev, sem bil res zmeden. To je genij. Preprosto ga namestite, samodejno poravnavanje, enostaven za uporabo. Tako deluje inženiring. Izvajanje majhnih sprememb na uveljavljenih izdelkih, ki dajejo uporabnikom ta čudovit učinek in jih naredijo zveste stranke blagovne znamke.
Pogo pin konektorji pogosto izboljšajo to uporabniško izkušnjo. Še posebej, če jih naredite tako, da jih samodejno poravnate z napravo.
3. Pravi priključek za majhen prostor
Večina konektorjev je velikih in stabilnih ali pa majhnih in krhkih. Pogo Pins združujejo obe prednosti v enem izdelku. Lahko so izredno majhni, medtem ko preživijo do 1 milijon stiskanj. To je posledica posebne zasnove vzmeti, ki ohranja svojo velikost in stabilnost. Vtisnjena ploščata vzmet poveča napetost na upogibnem kotu, spiralna vzmet pa enakomerno porazdeli silo med stiskanjem. To omogoča izdelavo manjših modelov.
4. Zakaj so Pogo Pins najbolj trpežna vrsta priključka
Vzmeteni konektorji so izjemno vzdržljivi. Za razliko od vseh drugih vrst priključkov so pogo zatiči navpično stisnjeni. To enosmerno stiskanje vseh delov bistveno zmanjša obrabo vsakega dela. Težava je v tem, da se pri vstavljanju konektorja dve kovinski plošči opraskata ena na drugo. To bo sčasoma poslabšalo zunanjo oblogo in zmanjšalo tokovno nosilnost. Ta učinek je močnejši, ko uporabnik vtakne konektor z večjo silo. To pa se ne more zgoditi s pogo zatiči, saj so edini torni elementi interakcija med batom in cevjo. To trenje nastane zaradi notranje sile vzmeti, ki jo omejuje in določi inženir.
5. Konektor z visoko toleranco
Nobena druga vrsta konektorjev nima tako velikega hoda kot pri konektorjih pogo pin. To daje inženirjem in uporabnikom ogromno svobode pri uporabi konektorja.
Majhne proizvodne napake se lahko kompenzirajo z delovno potjo. Konektorji, ki se uporabljajo v notranjosti telefona, so majhni ploščati vzmetni konektorji, ki se dotikajo kontaktov senzorja prstnih odtisov, nameščenega na zadnji strani telefona. V toplih območjih se je plastika zadnjega pokrova razširila in dvignila kontaktne ploščice stran od priključkov. Temu bi se lahko izognili z uporabo konektorja z daljšim hodom, ki nudi večjo toleranco na tovrstne deformacije materiala.
6. Enostavna montažna povezava
Eden glavnih dejavnikov pri načrtovanju naprave je montaža. Ročno povezovanje je drago in zahteva veliko dela. S priključkom od plošče do plošče, ki uporablja pogo zatiče, ročna poravnava ni potrebna. Deli se lahko hitro sestavijo, medtem ko
imajo veliko prilagodljivost glede vrstnega reda montaže. Zaradi tega so pogo zatiči vse bolj priljubljena izbira. Z zatiči, kot je vijačni zatič, lahko inženirji celo združijo montažo in povezavo hkrati.
7. Stabilen pretok toka
Zadnja točka je izredna stabilnost tokovnega toka. Pogo Pins je mogoče individualno opremiti s posebnimi vzmetnimi silami in oblikami. Pri povečanju sile vzmeti je bat bolj stabilen pritisnjen na cev znotraj čepa. Posledica tega je boljša prevodnost. Različne zasnove, kot sta zasnova s kroglico in zasnova High Current Pogo, vodijo tudi k izboljšanju pretoka toka. Ključno pri tem je čim večje število kontaktnih točk med batom in cevjo, da se zmanjša možnost začasne prekinitve povezave. Med odklopom lahko ves tok teče skozi vzmet, kar lahko povzroči taljenje vzmeti in na koncu privede do okvare zatiča.
