7 funkcij uporabe Pogo Pin
Konektorji, naloženi s pogo zatiči (znani tudi kot Pogo Pin konektorji), postopoma postajajo priljubljeni in se uporabljajo v izdelkih večjih znanih proizvajalcev. Na primer Apple in Microsoft.
O nastanku Pogo Pin
Kot 7 razlogov, omenjenih v naslovu, je v nadaljevanju na kratko pojasnjen izvor pogo zatiča. Konektorji se običajno uporabljajo že več kot 50 let. Inženirji z več delovne dobe sprva niso priporočali pogo zatičev. Menili so, da je uporaba pogo pinov nestabilna, ima nizek tok, občutljiva na kakršno koli tresenje in ni primerna za drugo opremo za prenos podatkov.
Ker je industrija testiranja polprevodnikov v zadnjih letih močno napredovala, se je zmogljivost vzmetnih testnih zatičev znatno izboljšala. Zaradi tehnološkega razvoja je treba zmanjšati velikost izdelka. Da bi izpolnili specifikacije konektorja, se na konektorje pogo pin uporabljajo preskusni zatiči polprevodniškega procesa. Pogo zatič, ki ga naredi srednja sonda, je skoraj manjši od 2 mm, manj kot 0,1 mm pa je redek.
Se sprašujete, zakaj so konektorji pogo pin dandanes tako priljubljeni?
Zakaj se uporablja za številne aplikacije? Naj vam povem!
1. Primerjalno nižji stroški
Večina konektorjev uporablja postopek žigosanja, pri katerem se kovinska pločevina oblikuje v ustrezno obliko z uporabo modulov. Kliknite ta video, če želite izvedeti več o postopku!
Nasprotno pa pogo zatiči uporabljajo postopek struženja za hitro obračanje kovinskega dela brez dodatnega strganja koncev. Razlika med obema procesoma je strošek izdelave modulov. Moduli lahko stanejo do 5 $,000, ti pa so seveda vključeni v ceno in so eden od dejavnikov, ki vplivajo na ceno izdelka. Strošek se izračuna na naslednji način:
Cena konektorja plus stroški/količina modula=končna cena na konektor na enoto
0.4USD plus 3500USD/10.000=0.75USD
Zlasti za majhno število konektorjev, ki jih je treba prilagoditi, so vzmetni konektorji najučinkovitejša alternativa. V ilustriranem primeru se lahko razpon poveča za do 80 odstotkov.
2. Izboljšajte uporabniško izkušnjo
Vzmetni konektorji so zelo priročni in v Applovih izdelkih smo skoraj prepričani, da je tako. Ko sem prvič uporabil magnetni polnilec tablice Apple, sem bil precej zmeden. Dokler je v bližini prenosnega računalnika, bo polnilnik neposredno priključen na računalnik, kar je zelo priročno za uporabo in ima pametno zasnovo.
Ko se ti izdelki nekoliko izboljšajo, lahko ustvarijo impresivne rezultate za potrošnike in pritegnejo več strank, zvestih blagovni znamki. Pogo zatiči izboljšajo uporabniško izkušnjo, zlasti z avtomatizirano in dosledno uporabo.
3. Bolj primeren za uporabo v majhni velikosti

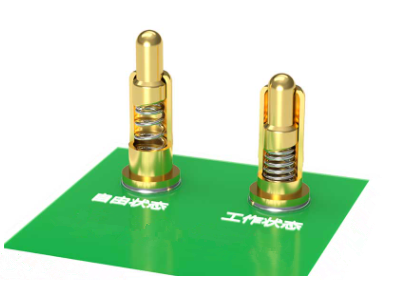

Večina konektorjev je stabilnih, vendar razmeroma obsežnih, sicer pa so majhni, vendar jih je zlahka poškodovano. Vendar pa vzmetni konektor združuje zgornji dve prednosti in je izjemno majhen, vendar lahko prenese 1,000,000-kratno uporabo. Ko je vijačna vzmet enakomerno stisnjena, vzmet poveča pritisk na krivino. Zaradi posebne notranje zasnove vzmeti lahko ohrani majhne prednosti velikosti in stabilnosti.
4. Možnost z najdaljšo življenjsko dobo

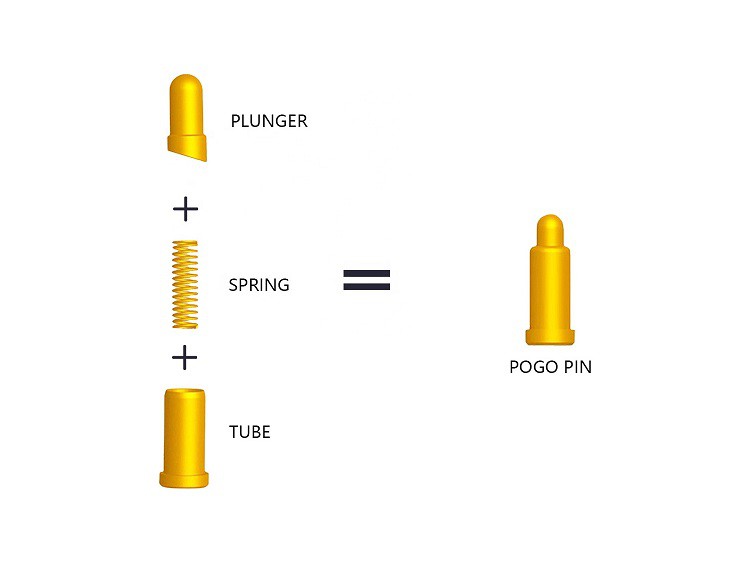

Konektorji, ki nosijo pogo zatiče, so izjemno vzdržljivi. Za razliko od drugih konektorjev, ko so pogo zatiči pritisnjeni navpično, lahko vse komponente zmanjšajo določeno količino obrabe vsake komponente med postopkom stiskanja. Težava je v tem, da se ob vstavitvi konektorja na obeh straneh pojavijo praske, ki bodo uničile površinsko prevleko, zmanjšale tokovno nosilnost in resno vplivale na večjo silo, potrebno za uporabo vtičnega konektorja. Vendar ko se komponente pogo zatiča drgnejo, ne da bi navzkrižno vplivale na gred igle in cev igle, bo inženir omejil in določil notranjo silo trenja.
5. Visoka toleranca toleranca
Pogo pin konektor zagotavlja večji potovalni prostor kot notranja struktura splošnega konektorja in daje inženirjem in uporabnikom visoko stopnjo svobode pri uporabi konektorja, napaka pri izdelavi pa ne bo povzročila preveč težav. Na primer, v primeru LG-jevega partnerstva s pametnimi telefoni G6 je prišlo do težave z nedelujočim senzorjem prstnih odtisov na zadnji strani telefona. Ko se uporabnik dotakne senzorja prstnih odtisov, se majhen ploščat vzmetni konektor znotraj mobilnega telefona vrne v sistem mobilnega telefona. V toplih območjih se bo plastična hrbtna lupina razširila in ločila spoj od konektorja. Uporabite pogo zatiče, da se izognete povezovanju Prekomerni hod, ki ga povzroči naprava med uporabo, kar povzroči poškodbe.
6. Enostaven za sestavljanje

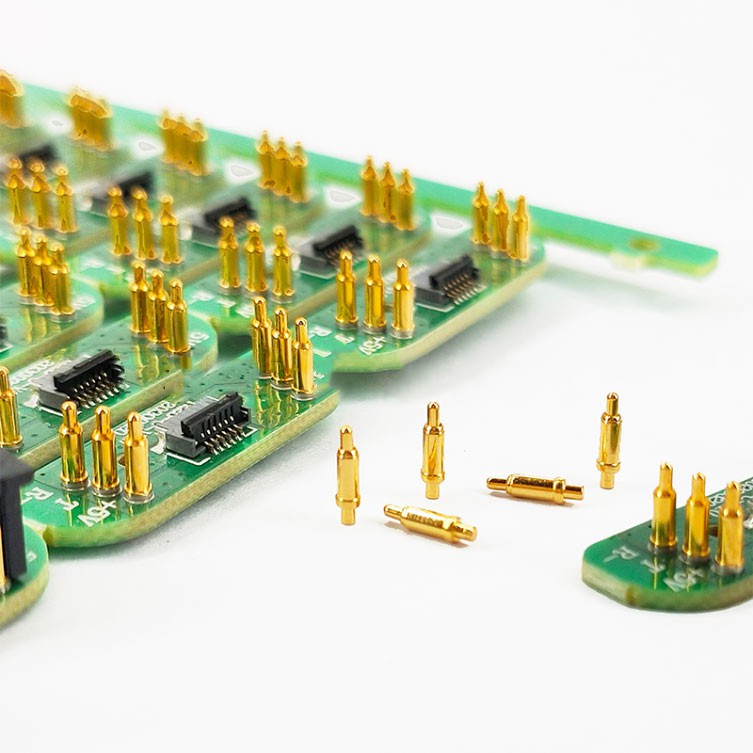

Način, kako inženirji sestavljajo, je glavni dejavnik pri oblikovanju. Za izdelavo splošnih priključkov so potrebni dodatni postopki in dragi stroški, medtem ko uporaba pogo zatičev za povezave med ploščami ne zahteva posebne končne obdelave.
V procesu montaže z visoko fleksibilnostjo je mogoče komponente hitro sestaviti, zato so pogo zatiči najboljša izbira. Ponujamo tudi pogo zatiče s funkcijo vijaka, ki inženirjem omogoča kombinacijo funkcij namestitve in povezovanja.
7. Zagotovite stalen tok
Končno, pogo zatič zagotavlja nepredstavljivo stabilen tok in ga je mogoče neodvisno sestaviti s posebno silo vzmeti in dizajnom. Ko se elastična sila poveča, bo iztiskanje gredi igle znotraj cevi igle stabilnejše in ima boljšo električno prevodnost.
Zasnova visokotokovnega pogo zatiča lahko naredi tok bolj stabilen. Če pride do trenutne prekinitve, bo tok skozi vzmet prežgal vzmet in sčasoma povzročil odpoved igle. Zato se s povečanjem števila kontaktnih točk med gredjo igle in cevjo igle zmanjša možnost takojšnje prekinitve.
