Dandanes ima nešteto elektronskih naprav, kot so pametni telefoni, tablice, merilniki glukoze v krvi ipd., čedalje strožje zahteve glede velikosti, notranjost pa postaja vedno bolj tesna, tako da za konektorje ne ostane veliko prostora. Manjši kot postaja konektor, pomembnejši postaja. Ta trend je viden tudi na obrambnem in vesoljskem področju, kot so sateliti, vodeni izstrelki in sistemi letalske elektronike, kjer zahteve glede kompaktnosti lahko izpolnijo le "miniaturni" priključki. Ker povpraševanje po manjših konektorjih še naprej narašča, se oblikovalci soočajo z novimi izzivi. Zasnove priključka ne morejo več postaviti v končne faze projekta. Mikro konektorji zahtevajo premislek. Od oblikovalcev zahteva, da predvidijo različne dejavnike, kot so embalaža, vzdržljivost, zmogljivost prenosa toka in zamenljivost.
Sedem smeri oblikovanja miniaturnih konektorjev
1. Razmislite o konektorjih na začetku načrtovanja
"Inženirji so ponavadi tako osredotočeni na načrtovanje celotnega sistema, da konektor postavijo na sam konec načrtovanja," je dejal Mitch, naš direktor inženiringa za razvoj izdelkov. "Mislijo, da je priključek preprost, zato lahko postavijo na končno stopnjo. Potem se zataknejo pri lastnem dizajnu." Videl je preveč zgodb o oblikovalcih, ki hitijo z oblikovanjem konektorjev v zadnjih fazah oblikovanja. Povedal nam je, da morajo v mnogih primerih oblikovalci na koncu izbrati nestandardne konektorje za dokončanje dizajna, kar ne samo poveča stroške, ampak tudi zakasni čas dostave. Da bi se izognili takšnim težavam, ustrezni strokovnjaki priporočajo, da konektorje, ki jih boste uporabili, razmislite zgodaj v načrtovanju, nato pa zanje rezervirate prostor za načrtovanje in oblikujete okoli njih. "Ni razloga, da bi rekli 'Najprej se odločite, kateri konektor potrebujete,'" je dejal Morley, naš inženir za razvoj izdelkov, "če pa bi ga, bi jim dejansko prihranilo veliko časa in veliko težav."
2. Razumeti omejitve prostora
Čeprav so miniaturni priključki med ploščami običajno debeli manj kot 1 mm, se pogosto uporabljajo tudi v tesno zapakiranih aplikacijah. Za reševanje morebitnih težav z embalažo morajo načrtovalci upoštevati sledi vezja na tiskanem vezju in dodatne žice, povezane s konektorji. "Zaradi manjšega koraka morate narediti sledi in žice ožje," je dejal Mike Higashikawa, produktni vodja področja Molex. Upoštevajte tudi, da nekateri priključki (npr. priključki za flex kable) ponujajo možnost obračanja naprej in nazaj. Te metode obračanja morate upoštevati pri načrtovanju vašega sistema. Na primer, priključek, ki je obrnjen nazaj, je lahko težko dostopen, če je na sprednji in zadnji strani druga komponenta. Nazadnje, oblikovalci se morajo tudi zavedati, da naprave za površinsko montažo včasih ne zmorejo manjših komponent. V nekaterih primerih za rešitev teh težav potrebujejo nove vakuumske šobe.
3. Ugotovite trenutno nosilnost
Ko se velikost priključka zmanjšuje, se zmanjšuje tudi trenutna nosilnost priključka. Običajno lahko mikro priključki prenesejo med 200 mA in 500 mA, kar je približno polovica nazivnega toka večjih priključkov plošča-plošča. Da bi nadomestili nižjo tokovno nosilnost, bodo načrtovalci morda morali povečati število terminalov.
4. Upoštevajte stabilnost majhnih/mikro povezav
"Glede tega moram svetovati, ne le v fazi načrtovanja, ampak tudi med postopkom sestavljanja, da jih zaščitim pred poškodbami." Morley, strokovnjak za oblikovanje mikro konektorjev v RF aplikacijah, se spominja, da je bila pri njegovem načrtovanju vojaških, v vesoljskih aplikacijah polovica konektorjev uničenih med fazo testiranja.
Če tega vprašanja ne bi vzeli k srcu, bi lahko povečali stroške, je dejal. Poškodovani konektorji zahtevajo ponovno konfiguracijo, obnovo in označevanje. Morda bo celo potrebna zamenjava dražjih konektorjev, ki jih je mogoče zamenjati na terenu, in takšna sprememba bi lahko podaljšala čas načrtovanja še en teden ali dva.
"Upoštevati je treba, da vedno dajte prednost obstoječim konektorjem in če ti konektorji niso združljivi z vašo zasnovo, razmislite o oblikovanju lastnega, kar vam lahko prihrani veliko časa," je dejal Morley.
5. Razmislite o enostavni zamenjavi
Če je zunanjost izdelka zaprta, potem potrebujete priključke, ki jih je mogoče zamenjati od zunaj. V nasprotnem primeru boste morali opraviti nekaj spajkanja.
"Bolj ko to počnete, bolj ste spretni v spretnostih, kot je varjenje, vendar je večje tveganje za poškodbe celotnega sistema," je dejal Morley.
6. Razumeti funkcionalne zahteve konektorja
Dobavitelji potrebujejo stranke, da v celoti izrazijo svoje potrebe, sicer lahko napačno razumejo potrebe strank. To je še posebej pomembno, ko je treba izdelati priključke po meri.
»Natančna artikulacija zahtev konektorja je ključnega pomena,« pravi Story. "Če je nejasno ali izpuščeno, tvegamo, da zamudimo ključne zahteve za zasnovo."
7. Upoštevajte mehansko obremenitev
Temperatura, udarci in vibracije ustvarjajo napetost med vmesniki in vezji. Strokovnjaki predlagajo, da izberete priključke, ki se izogibajo učinkom teh sil.
"Videl sem spajkalne spoje, ki so se razbili na koščke na nekaterih PCB ploščah," je dejal Morley. "Ko je priključek trdno pritrjen na ploščo ali zunanjo strukturo, mora prenesti sile udarcev in tresljajev, sicer lahko pride do razpok."
Morley priporoča, da inženirji uporabljajo medsebojno povezan sistem za zmanjšanje kopičenja napetosti med montažno strukturo in povezovalnimi točkami. "Obstajajo številni dobavitelji, ki ponujajo takšne sisteme," je dejal. "Oblikovalci bi morali biti na to zelo pozorni."
dobava proizvajalcev pogopin konektorjev - Shenzhen ZZT Precision Electronics Co., Ltd.

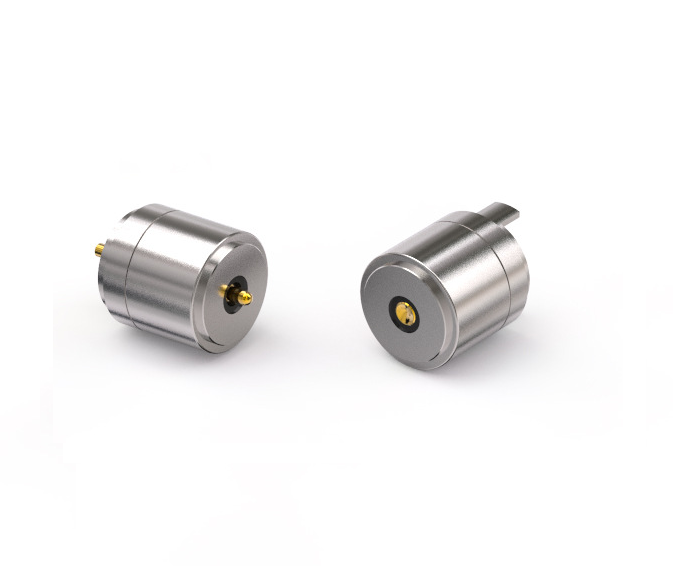

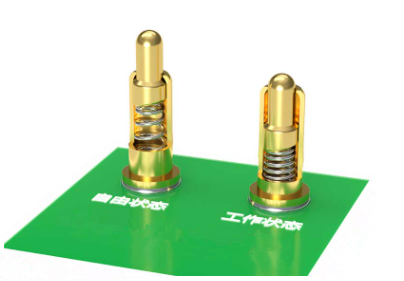

Ustanovljeno leta 2007, je visokotehnološko podjetje z natančno povezavo kot vodilnim dejavnikom in tehnološkim razvojem kot jedrom, ki vključuje raziskave in razvoj, proizvodnjo in prodajo. Naši glavni proizvodi so POGO PIN, POGO PIN konektor, magnetni konektor, magnetni polnilni podatkovni kabel in adsorpcijski konektor. Naši izdelki se pogosto uporabljajo v pametnih oblačilih, mobilnih komunikacijah, digitalnih fotoaparatih, avtomobilih, medicinski opremi in na drugih področjih.
