PCB vezje Pogo Pin: vsestranska komponenta za proizvodnjo elektronike
Pogo zatič tiskanega vezja tiskanega vezja, znan tudi kot vzmetni zatič preskusne sonde ali vzmetni kontaktni zatič, je majhna in vsestranska elektronska komponenta, ki ponuja zanesljive električne povezave med vezjem in parno napravo. Pogo zatiči se pogosto uporabljajo za testiranje, programiranje in odpravljanje napak v elektronskih napravah med procesi proizvodnje, sestavljanja in popravila.

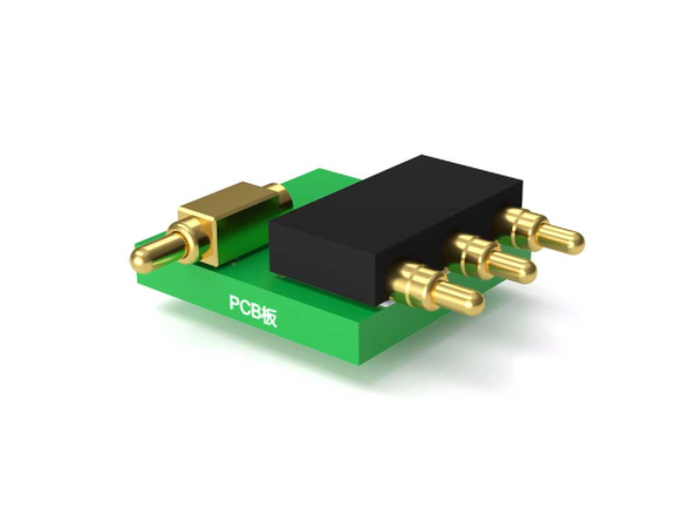

Pogo zatič je sestavljen iz bata, vzmeti, cevi in ​​kontaktne sonde. Bat je gibljivi del, ki stisne vzmet, ko je zatič pritisnjen na površino. Cev je nepremični del, v katerem sta vzmet in kontaktna sonda, ki prenaša električni signal od bata do tiskanega vezja.

Vzmetna zasnova pogo zatiča omogoča kompenzacijo napak pri pozicioniranju, površinskih nepravilnosti in variacij tolerance v napravah za parjenje. Sposobnost samočiščenja zatiča tudi pomaga vzdrževati stabilno povezavo z nizkim uporom pri večkratnih vstavljanjih.

Pogo zatiči so na voljo v različnih oblikah, velikostih in materialih, da ustrezajo različnim aplikacijam. Lahko so iz nerjavečega jekla, medenine, berilijevega bakra ali fosforjevega brona, odvisno od zahtevane vzdržljivosti, odpornosti proti koroziji in električne prevodnosti. Imajo lahko tudi različne kontaktne konice, kot so ploščate, vijačne, kronske ali iglaste, da se ujemajo s kontaktnimi točkami naprave za parjenje.

Pogo zatiči se lahko uporabljajo za različne naloge v proizvodnji elektronike. Uporabljajo se lahko na primer za funkcionalno testiranje, kjer se vezje testira s pogo zatiči, da se preveri delovanje njegovih komponent in signalov. Zatiči Pogo se lahko uporabljajo tudi za programiranje v vezju, kjer se mikrokrmilnik ali pomnilniški čip programira prek zatičev Pogo, medtem ko je spajkan na vezje.

Pogo zatiči se lahko uporabljajo tudi za testiranje mejnega skeniranja, kjer se specializiran testni signal pošlje skozi verigo mejnega skeniranja vezja z uporabo pogo zatičev. Ta metoda omogoča nevsiljivo testiranje povezljivosti in funkcionalnosti plošče brez potrebe po fizičnem dostopu do njenih notranjih vozlišč.

Skratka, pogo zatiči tiskanega vezja so bistvena komponenta v proizvodnji elektronike, saj zagotavljajo zanesljivo in vsestransko rešitev za različna opravila testiranja, programiranja in odpravljanja napak. Zaradi njihove vzmetne zasnove, samočistilne sposobnosti in prilagodljivih funkcij so priljubljena izbira za velike količine in visoko zanesljive aplikacije.
