Predstavitev prave brezžične (TWS) antene za slušalke Bluetooth

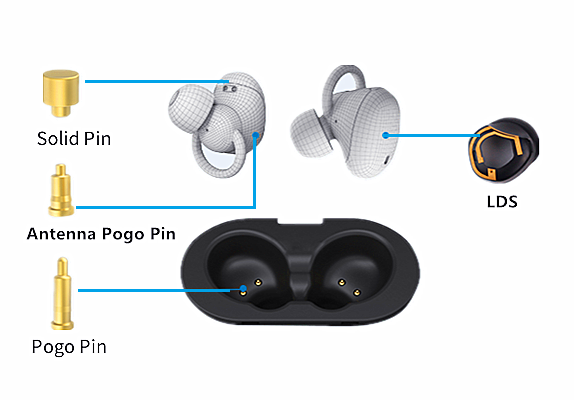

V zadnjih letih je bil trg pravih brezžičnih (TWS) slušalk Bluetooth izjemno vroč in različni proizvajalci mobilnih telefonov so lansirali lastne izdelke slušalk TWS; dovolj je pokazati pomen, ki se pripisuje temu trgu. V zadnjem članku smo predstavili polnilni zatič v polnilnem predelu pravih brezžičnih (TWS) slušalk. Danes bomo na kratko predstavili del antene. Razpravljali bomo o pomenu antene v slušalkah TWS, predstavitvi Bluetooth antene slušalk TWS in o tem, kako izbrati tri pri načrtovanju slušalk TWS. Z enega vidika delite vlogo, vrste in oblikovne izbire antene Bluetooth za slušalke TWS.
Pomen anten za slušalke TWS
Od staromodnih radijskih sprejemnikov do trenutnih pametnih zvočnikov, od "velikih bratov" do pametnih telefonov, od tradicionalnih slušalk Bluetooth do pravih brezžičnih slušalk TWS. Pri razvoju tehnologije potrošniške elektronike je antena pomembna vdelana programska oprema. Z rojstvom koncepta interneta vsega je vloga antene še pomembnejša za pametne domove, pametna vozila in pametne nosljive naprave, ki jih povezuje in nadzoruje en stroj.

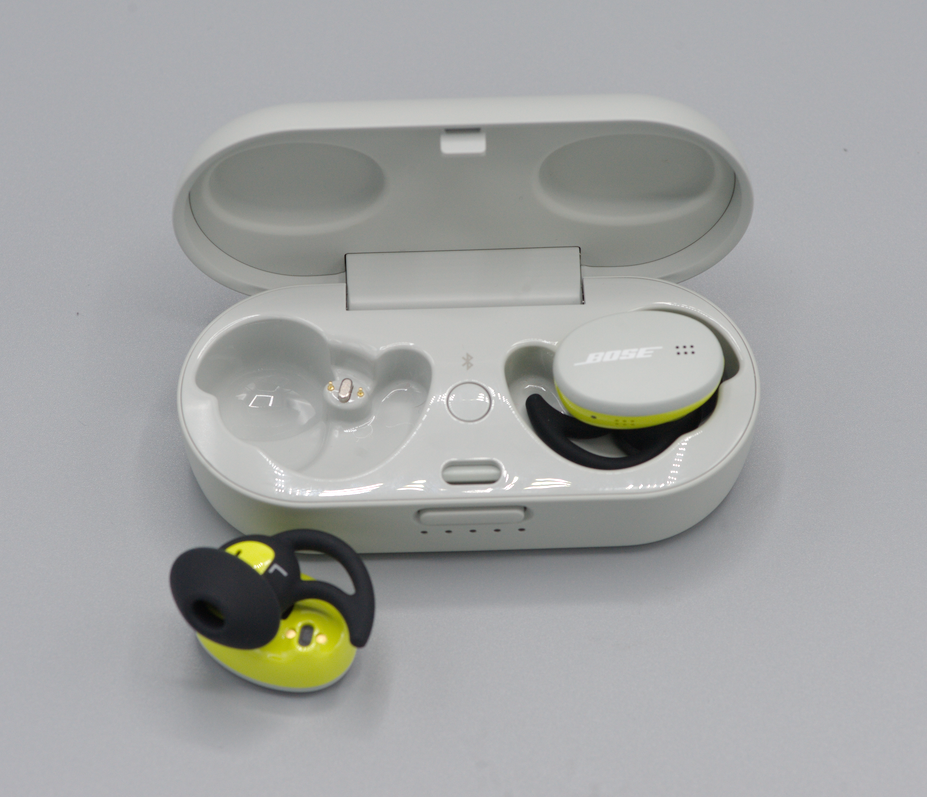

Slušalke TWS so prave brezžične stereo slušalke. Glavna metoda uporabe je povezovanje z mobilnimi napravami, kot so mobilni telefoni in računalniki, prek radijske frekvence Bluetooth in nato prenos zvočnih informacij v slušalke, nato pa jih dekodira in oddaja na koncu slušalk. V tem procesu mora antena Bluetooth delovati kot "stolp" za komunikacijo med obema stranema in izvajanje nalog pošiljanja in prejemanja. Zato se v slušalkah TWS čip Bluetooth in antena Bluetooth medsebojno dopolnjujeta, da omogočita brezžično predvajanje glasbe in se izogneta okovom žic.
Predstavitev Bluetooth antene za slušalke TWS

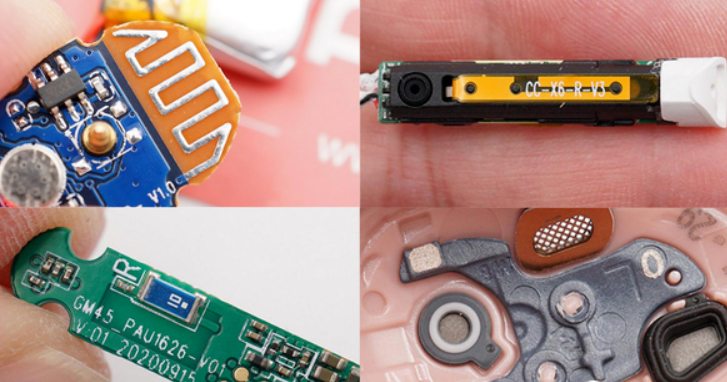

Kot pomembna vdelana programska oprema slušalk TWS je trenutni razvoj antene Bluetooth razmeroma zrel. Obstajajo predvsem štiri vrste PCB vgrajene antene, FPC, keramika in LDS. Upoštevajte videz izdelka slušalk TWS, zahteve za frekvenčni pas in stroške, da izberete najprimernejšo vrsto antene.

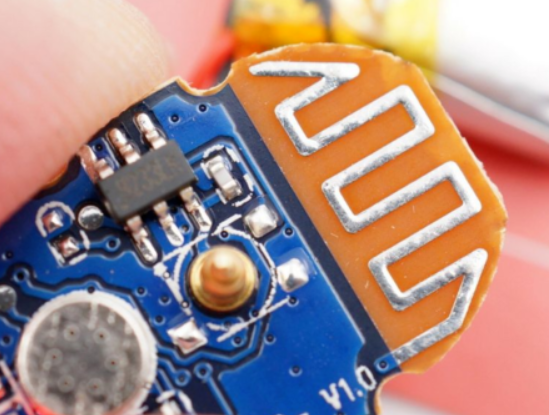

1. PCB vgrajena antena
Kot že ime pove, je vgrajena antena PCB vrsta antene, ki je neposredno narisana na plošči PCB. Široko se uporablja v vezjih enofrekvenčnih modulov, kot so moduli Bluetooth, moduli WIFI in moduli ZIGBEE. V slušalkah TWS je zaradi omejitve glasnosti uporaba vgrajene Bluetooth antene relativno redka.
PCB vgrajene antene lahko zasnujejo in izvajajo dobavitelji PCB plošč, ki so enakovredne vezju na plošči.
Prednosti: Antena na tiskanem vezju ne potrebuje večkratnega odpravljanja napak in jo je mogoče brez stroškov narisati neposredno na tiskano vezje.
Slabosti: zahtevano območje je veliko, usmerjenost je relativno enojna, primerna samo za en frekvenčni pas, konsistentnost različnih serij anten je relativno slaba in sposobnost proti motnjam je slaba.

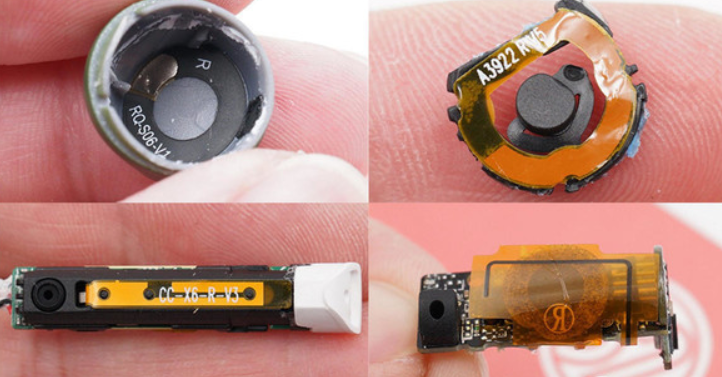

2. FPC antena
Antena FPC se je razvila iz antene na plošči PCB. Zaradi omejitve glasnosti slušalk TWS prostor na notranji matični plošči ne more sprejeti antene. Antena FPC je enakovredna izvleku antenskega vezja iz tiskanega vezja in uporabi drugih zunanjih kovin, da postane antena ločena komponenta. Tako, da se lahko bolje postavi v notranji prostor slušalk TWS.
FPC anteno lahko izdela tovarna PCB plošč iz mehke plošče in prožnega materiala.
Prednosti: Uporabno za večino majhnih elektronskih izdelkov, tudi frekvenčni pasovi, ki jih je mogoče izdelati, so bogati, zmogljivost je boljša in stroški nižji.
Slabosti: Vsak izdelek je treba posebej odpraviti napake in ročno popraviti.

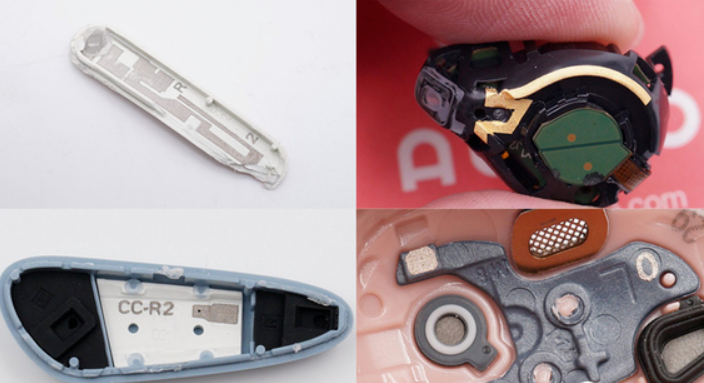

3. LDS antena
LDS antena je nadaljnja nadgradnja FPC antene. Čeprav je antena FPC lahko v veliki meri izkoristila notranji prostor slušalk, še vedno potrebuje ravno ravnino za pritrditev.
Antena LDS uporablja tehnologijo laserskega neposrednega oblikovanja, ki uporablja lasersko tehnologijo za neposredno oblikovanje vzorcev kovinske antene na nosilcih, prekrivnih ploščah itd., ki jih je mogoče z laserjem nanesti na nepravilne površine v slušalkah, s čimer dodatno izkoristijo notranji prostor slušalk.
Proizvajalci anten LDS za lasersko obdelavo, lasersko tehnologijo in tehnologijo galvanizacije ga lahko podpirajo.
Prednosti: Vse smeri je mogoče podpreti in imajo močno sprejemljivost.
Slabosti: stroški so dražji in obstajajo posebne zahteve za material zunanje površine izdelka.

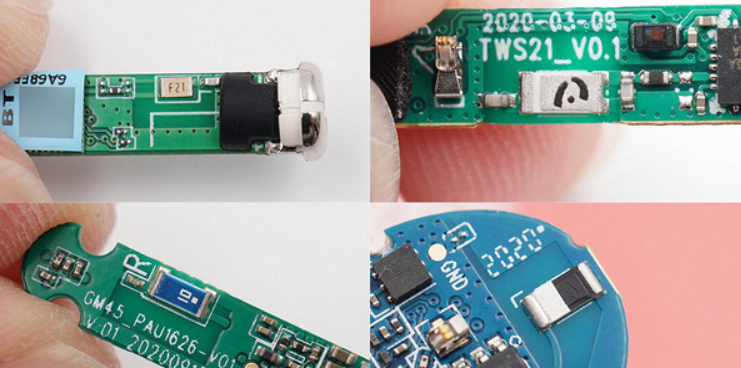

4. Keramična antena
Keramična antena je še en antenski izdelek, ki se pogosto uporablja v napravah z modulom Bluetooth. Ime je dobil po uporabi keramičnih školjk. V glavnem je razdeljen na dve vrsti: blok keramična antena in večslojna keramična antena.
Bločna keramična antena naj bi kovinski del antene natisnila na keramično hitro površino, večplastno keramično anteno pa je mogoče natisniti na vsako keramično dielektrično plast v skladu z zahtevami zasnove, s čimer se zmanjša velikost antene.
Prednosti: majhna velikost, enostavna uporaba, nizki stroški, dobro delovanje in zavzame le malo prostora.
Slabosti: Zahteve za varno območje so relativno visoke, smer je relativno enojna in obstajajo zahteve za položaj namestitve.
Iz prejšnjega razstavljanja slušalk TWS smo izvedeli, da se zaradi omejitev glasnosti vgrajene antene PCB relativno redko uporabljajo v slušalkah TWS. Izberite glede na potrebe vaših izdelkov, fiksne vrste uporabe ni.
Kako izbrati pravo anteno
Teoretično gledano, z vidika stroškov, antene PCB in FPC stanejo manj, keramične antene so zmerne, antene LDS pa dražje; in glede izkoriščenosti prostora so antene LDS najbolj prilagodljive in lahko v celoti izkoristijo notranji prostor slušalk.
Z vidika zmogljivosti so zmožnosti pošiljanja in sprejemanja zunanjih anten na splošno boljše od zmogljivosti vgrajenih anten. Slušalke TWS so zasnovane z vgrajenimi antenami zaradi omejitev količine in zahtev glede prenosljivosti. Zmogljivost je razmeroma podobna in za izbiro ustrezne antene je treba celovito upoštevati različne dejavnike.
Zasnova Bluetooth antene slušalk TWS vpliva na kakovost prenosa komunikacije Bluetooth, kar posledično vpliva na dejansko uporabniško izkušnjo. Na izbiro antene Bluetooth vpliva veliko dejavnikov, kot so zmogljivost, frekvenčni pas, cena in uporaba prostora. Samo z upoštevanjem posebnih pogojev izdelka in scenarijev uporabe ter izbiro ustrezne antene je mogoče doseči največjo zmogljivost izdelka.
