Zdaj vse več ljudi kupuje avtomobile za prevoz, potovanja na dolge razdalje in dostavo blaga, kar lahko rečemo, da je del življenja. Ljudje vse več časa preživimo v avtu in včasih uporabimo svoj mobilni telefon za gledanje videoposnetkov ali prižiganje računalnika za pisarniško delo v avtu. Ker se ljudje dlje zadržujejo v avtu, lahko avtopolnilec polni mobilne telefone, prenosne računalnike in drugo pisarniško opremo v avtu. Seveda je enako pomemben kot polnilni zaklad in je nepogrešljiv in pomemben pripomoček vsakega lastnika avtomobila.

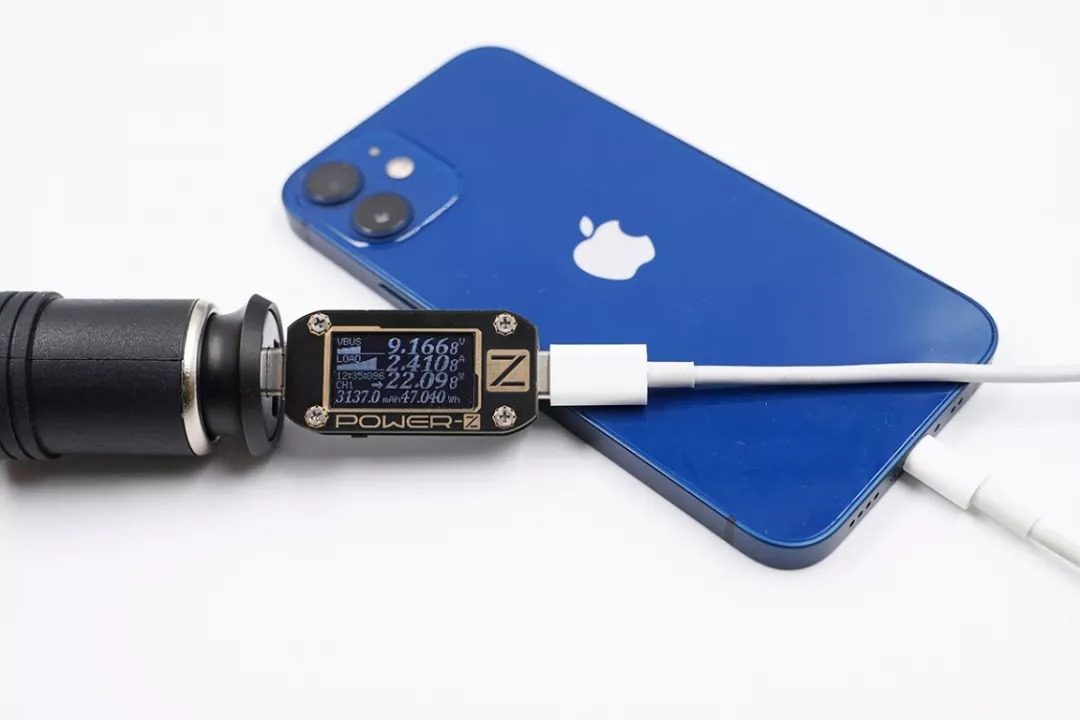

Avtomobilski polnilec je vstavljen v vtičnico cigaretnega vžigalnika, napaja se iz avtomobilske baterije, avto oddaja 12 V, tovornjak 24 V, avtomobilski polnilnik pa pretvori napetost 5 V/9 V/10 V/12 V, sprejemljivo za mobilni telefon itd. zmogljive avtomobilske polnilnike lahko napaja tudi vgrajeni buck-boost, ki poveča napetost na 15 V in 20 V za polnjenje mobilnih telefonov in prenosnikov. Avtomobilski polnilniki z nizko porabo energije običajno uporabljajo padajočo arhitekturo, ki ustreza splošnemu polnjenju mobilnih telefonov. Sledita na primer dve vrsti avtomobilskih polnilnikov z visoko močjo.
Z znatnim povečanjem polnilne moči mobilnih telefonov, prek vgrajenega visokoučinkovitega in visoko zmogljivega sinhronega buck-boost vezja, je tudi izhodna moč avtomobilskega polnilnika sledila stopinjam polnilnika. Izhodna moč je dosegla 100 W, kar je zgornja meja USB PD3. normalno uporabo računalnika.

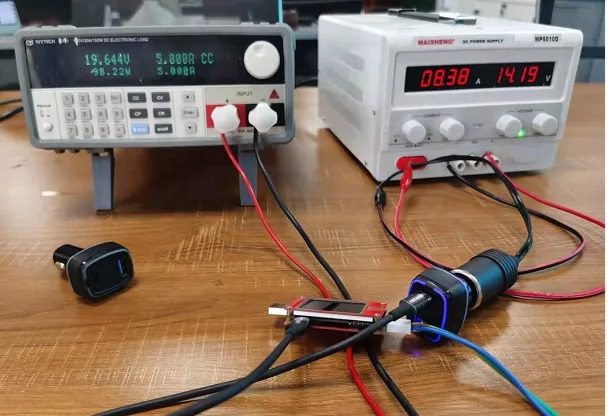

Omrežje polnilne glave je preizkusilo nov dvosmerni sinhroni krmilnik za povečanje vrednosti SW7203, ki ga je lansiral Zhirong. Preizkus sprejme 12 V vhod, ojačevalni izhod pa je 20 V 5 A za simulacijo prizora 100 W polnjenja prenosnega računalnika. Vhodni tok analogne prikazovalne plošče baterije je dosegel 8,7 A, kar pomeni, da je lahko največji tok blizu zgornje meje izhodnega toka, ko za polnjenje prenosnih računalnikov in mobilnih telefonov v avtu uporabljamo visokozmogljiv avtomobilski polnilnik. cigaretnega vžigalnika 10A. Sledi preizkus 100 W za polnilni predmet avtomobila visoke moči.
S priljubljenostjo USB PD so številne znamke lansirale avtomobilske polnilnike, ki podpirajo izhodno moč 100 W. Z razstavljanjem različnih avtomobilskih polnilnikov prek mreže polnilnih glav vsi ti avtomobilski polnilniki brez izjeme uporabljajo visokotokovne nastavke namesto tradicionalnih. Pozitivna pomlad.
Kakšne so torej prednosti uporabe visokotokovnega nastavka namesto vzmeti? Mnogi proizvajalci lahko povzročijo, da opustijo uporabo vzmetnih pozitivnih polov. Visokotokovni nastavek mora imeti veliko prednosti, da ga bodo proizvajalci uporabljali soglasno. Sledi dejanska uporaba naprstnikov z dvema različnima strukturama.
160 W avtomobilski polnilnik ima vgrajeno 100 W izhodno vezje za povečanje moči in dve neodvisni stopenjski vezji, skupaj tri neodvisne izhode, ki zagotavljajo izhodno moč 100 W plus 30 W plus 30 W. Iz demontaže je razvidno, da avtopolnilec za varjenje uporablja kombinacijo več vezij, obe večji vezji pa sta povezani preko male ploščice pozitivnega nastavka.
Ker ima visoko zmogljiv avtomobilski polnilnik vgrajeno vezje za povečanje vrednosti, je sestavnih delov veliko, zasnova pa je bolj zapletena. Običajno je več PCB-jev kombiniranih in zvarjenih znotraj. Spajkanje naprstka z majhno ploščo lahko po eni strani fiksira in podpira strukturo notranjega vezja. Po drugi strani pa se lahko toplota, ki jo ustvari pozitivni nastavek, ko teče velik tok, odvede tudi skozi tiskano vezje, da preprečimo, da bi visoke temperature vplivale na delovanje notranje vzmeti POGO PIN.

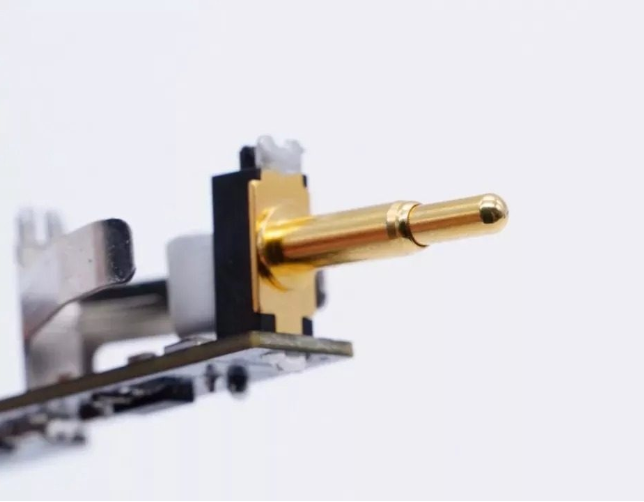

Visokotokovni nastavek, ki se uporablja za pozitivni pol avtomobilskega polnilnika, je sestavljen iz treh delov, ki so razdeljeni na trdno igelno gred, ki zagotavlja elastično vzmet, in lupinasto igelno cev. Vstavite vzmet in gred igle v cev za iglo, nato pa zakovičite vrh cevi za iglo, da pritrdite gred igle in ustvarite naprstnik. Med njimi je glava naprstka trdna, lupina pa ima debele stene, z visoko mehansko trdnostjo in pretočnostjo. Tok teče neposredno iz gredi igle in cevi igle skozi celoten proces, neposredni stik pa ne poteka skozi vzmet, s čimer se izognemo problemu segrevanja vzmeti in staranja.
Vsi visokotokovni PIN-i so debelo pozlačeni, z dobrim stikom in odpornostjo proti obrabi, debelimi stenami in debelim pozlačenjem ter nizko odpornostjo. Poleg tega pozlačena plast ne oksidira pri visokih temperaturah in ima dolgo življenjsko dobo. To je prednostna metoda pozitivne povezave za visoko zmogljive avtomobilske polnilnike.
