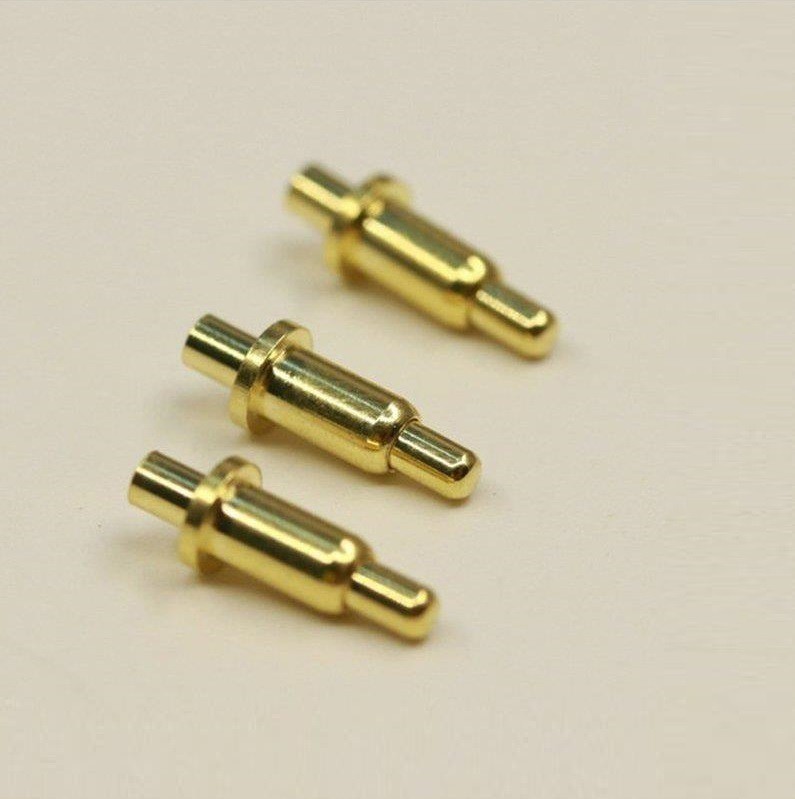

A pogo zatičozvzmetni zatičje vrsta mehanizma električnih konektorjev, ki se uporablja v številnih sodobnih elektronskih aplikacijah in industriji testiranja elektronike. Uporabljajo se zaradi njihove izboljšane vzdržljivosti v primerjavi z drugimi električnimi kontakti in odpornosti njihove električne povezave na mehanske udarce in vibracije.
Imepogo zatičizvira iz podobnosti zatiča s pogo palico – vgrajena vijačna vzmet v zatiču deluje s konstantno normalno silo na hrbtno stran dvojne posode ali kontaktne plošče in preprečuje kakršno koli neželeno gibanje, ki bi sicer lahko povzročilo prekinjeno povezavo. Zaradi te spiralne vzmeti so pogo zatiči edinstveni, saj večina drugih vrst mehanizmov za zatiče uporablja konzolno vzmet ali ekspanzijsko pušo.
Celotna povezovalna pot zahteva parno vtičnico, da se zatič vključi, kar se imenuje atarčaozzemljišče. Pogo tarča je sestavljena iz ravne ali konkavne kovinske površine, ki za razliko od žebljičkov nima gibljivih delov. Tarče so lahko ločene komponente v celotnem konektorskem sklopu ali v primeru plošč s tiskanim vezjem preprosto prevlečena površina plošče.
Vzmeteni zatiči so natančni deli, izdelani s postopkom struženja in predenja, ki ne zahtevajo kalupa, kar omogoča proizvodnjo manjših količin po nižji ceni.
Struktura
Osnovni vzmetni zatič je sestavljen iz treh glavnih delov: abat, sod, inpomlad. Ko na zatič deluje sila, se vzmet stisne in bat se premakne znotraj cevi. Oblika cevi zadrži bat in prepreči vzmet, da bi ga potisnila ven, ko zatič ni zaskočen na mestu.
Pri zasnovi električnih kontaktov je potrebna določena količina trenja, da konektor drži na mestu in obdrži zaključek kontakta. Vendar pa visoko trenje ni zaželeno, ker povečuje napetost in obrabo kontaktnih vzmeti in ohišij. Tako je za ustvarjanje tega trenja potrebna natančna normalna sila, običajno okoli 1 newton. Ker mora imeti zatič z vzmetjo majhen razmik med batom in cevjo, da lahko zlahka zdrsne, lahko pride do trenutnih odklopov, ko pride do vibracij ali gibanja. Da bi preprečili to, ima bat običajno majhen nagib, da se zagotovi neprekinjena povezava.

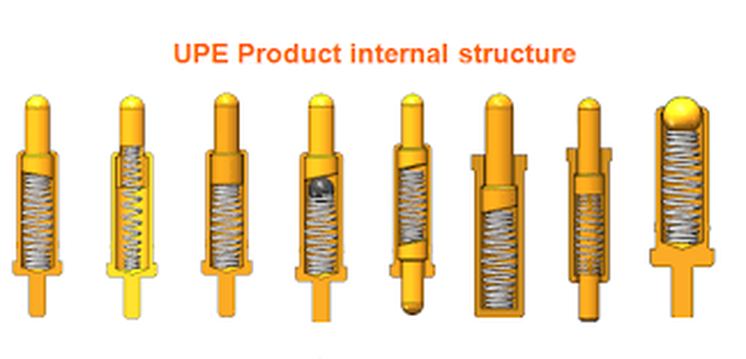

Mnogi proizvajalci so ustvarili lastne različice te zasnove, najpogosteje s spreminjanjem vmesnika med batom in vzmetjo. Med dve komponenti je lahko na primer dodana kroglica ali pa ima bat poševno ali ugreznjeno konico.
Bat in cev pogo zatičev običajno uporabljata medenino ali baker kot osnovni material, na katerega je nanesena tanka plast niklja.
Kot je običajno pri električnih konektorjih, proizvajalci pogosto uporabljajo pozlačevanje, ki izboljša vzdržljivost in kontaktno odpornost.
Vzmeti so običajno izdelane iz bakrovih zlitin ali vzmetnega jekla.
Vzmetni konektorji se uporabljajo za široko paleto aplikacij, tako v industrijski kot potrošniški elektroniki:
Konektorji med ploščami (običajno trajni)
Pred vdorom zaščiteni priključki v potrošniških napravah, npr. pametnih urah, robustnih računalnikih
Baterijski terminali na prenosnikih
Magnetni priključki za polnjenje ali signal, npr. priključne postaje za prenosne računalnike in polnilniki(glej§ Kombinacija z magneti)
Visokofrekvenčni konektorji, npr. antene, konektorji za monitorje
Testiranje tiskanih vezij
Testiranje integriranega vezja
Testiranje v vezju
Testiranje baterije
Drugo testiranje elektronike
Razporeditev priključkov
Poglej tudi:Električni priključek
Ko se v konektorju uporabljajo pogo zatiči, so običajno razporejeni v gosto matriko, ki povezuje veliko posameznih vozlišč dveh električnih tokokrogov. Običajno jih najdemo v samodejni preskusni opremi v obliki postelje žebljev, kjer omogočajo hitro in zanesljivo povezavo testiranih naprav (DUT).[10]V eni konfiguraciji z izjemno visoko gostoto ima niz obliko obroča, ki vsebuje na stotine ali tisoče posameznih pogo zatičev; ta naprava se včasih imenuje apogo stolp.
Uporabljajo se lahko tudi za trajnejše povezave, na primer v superračunalniku Cray-2.
Ko se uporabljajo v aplikacijah z najvišjo zmogljivostjo, morajo biti pogo zatiči zelo skrbno zasnovani, da omogočajo ne le visoko zanesljivost v številnih ciklih spajanja/razklapljanja, temveč tudi visokozvesten prenos električnih signalov. Zatiči morajo biti trdi, vendar prevlečeni s snovjo (kot je zlato), ki zagotavlja zanesljiv stik. Znotraj telesa trnka mora biti bat v dobrem električnem stiku s telesom, da vzmet z večjim uporom ne prenaša signala (skupaj z nezaželeno induktivnostjo, ki jo predstavlja vzmet). Zasnova pogo zatičev, ki se uporabljajo v vezjih z usklajeno impedanco, je neverjetno zahtevna; da se ohrani pravilna karakteristična impedanca, so zatiči včasih razporejeni z enim zatičem za prenos signala, obdanim s štirimi, petimi ali šestimi ozemljenimi zatiči.
