Načini namestitve priključkov Pogo Pin
Če razmišljate o uporabi vzmetnih konektorjev na svoji napravi, se zagotovo sprašujete, kateri način namestitve je primernejši za uporabo pogo-pin konektorjev. Ta članek vas bo popeljal skozi razlike med vsemi možnostmi, analiziral prednosti in slabosti ter vam podal mnenje o najprimernejši.
Če imate posebna vprašanja, se obrnite neposredno na nas in naši strokovni inženirji vam bodo najbolje svetovali. Naši inženirji bodo glede na vaše specifikacije in potrebe predlagali načrt, ki najbolje ustreza vašim stroškovnim vidikom.
Kako namestiti konektor s spajkanjem?

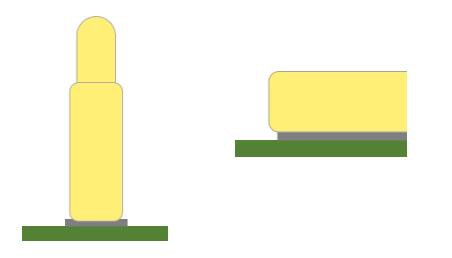

1. Prvi in najpreprostejši način je uporaba spajkalne paste za pritrditev konektorja na kositrno ploščo. Čeprav je to najlažji način, ga na splošno ne priporočamo.
Na splošno je ta metoda manj stabilna in sonda se bo odlomila od kositrne plošče zaradi motenj vibracij in pritiska.

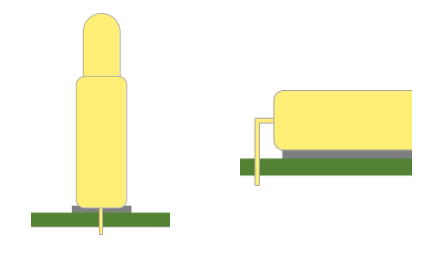

2. Pogosteje se uporablja za pritrditev velikih komponent na tiskano vezje z vstavljanjem pogo zatiča v rep, ki se z repom pritrdi na tiskano vezje.
Na ta način bo imela posamezna igla dodatno oporno točko in bo bolj stabilna.

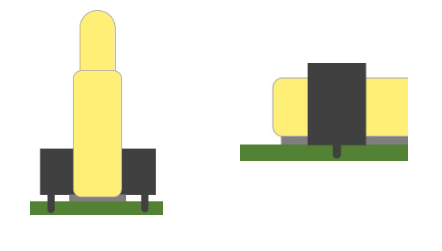

3. Metoda je, da uporabite gumijasto jedro s stojalom, ga najprej varno namestite na tiskano vezje, nato pa namestite pogo zatiče na kositrno ploščo s spajkalno pasto ali pritiskom.
Ta metoda je primerna za večino situacij in ima določeno stopnjo stabilnosti, vendar je priporočljivo upoštevati vprašanje stroškov.

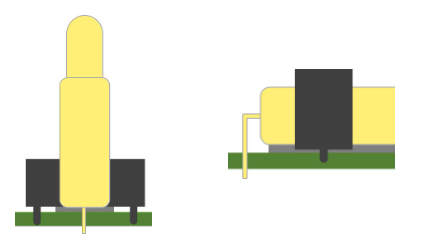

4. Če združite drugo in tretjo metodo, najprej pritrdite gumijasto jedro na vezje, nato pa priključek pogo pin pritrdite na rep in ga pritrdite na ploščo.
To je zelo varen način namestitve konektorja, zaradi česar je konektor bolj stabilen in trpežen. Če razmišljate o neomejenih stroških, priporočam ta način namestitve.
