Struktura pogo pin konektorja
Z razvojem trga in nadgradnjo tehnologije izdelkov se vse več potrošnikov ne omejuje le na večnamenskost izdelka, temveč zasleduje tudi eleganten videz ter majhen in tanek videz. Toda za proizvodnjo in oblikovanje je tak izdelek velik izziv za vse inženirje elektronskih izdelkov. Zaradi strukturno oblikovanega prostora in standardnih specifikacij konektorjev je inženirjem težko izbrati dobro izbiro za dokončanje. Poleg tega imajo pogo zatiči očitne prednosti v smislu stroškov montaže, življenjske dobe, vzorčnega cikla in stroškov v strukturnem prostoru.
Glavna funkcija pogo pin je prekomerni tok, ki sega od 20MA-10A. Predvsem obstajajo strogi predpisi o premeru, višini in zahtevah za prevleko pogo zatiča.

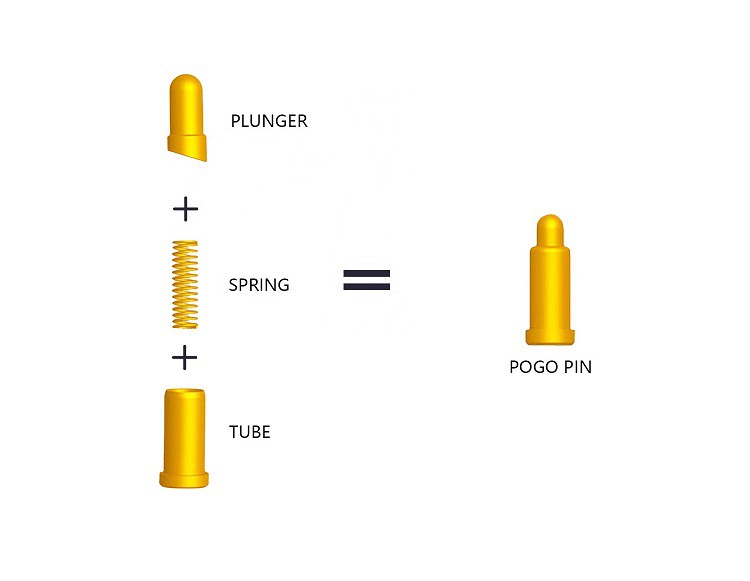

Igla s pogo pin zahteva gladko površino v majhno okroglo poloblo. Zahteve za oblikovanje igel za zatiče POGOPIN.

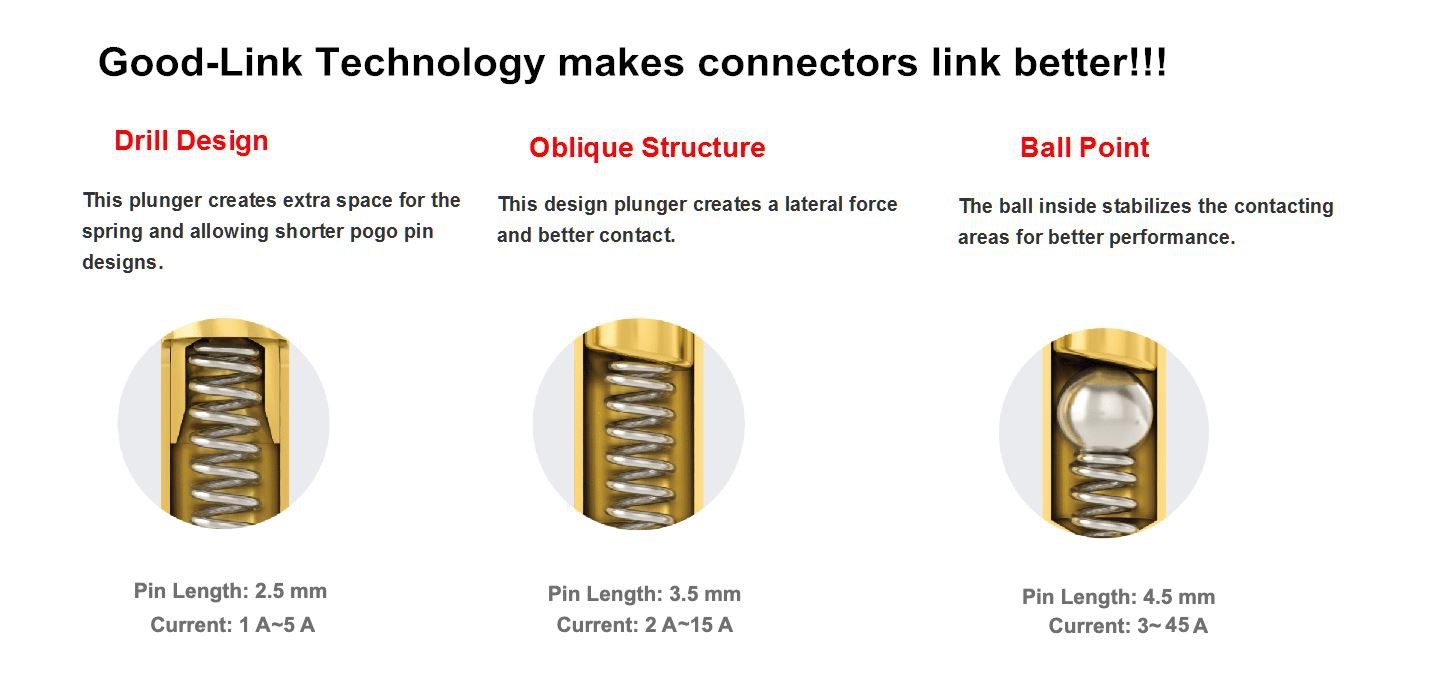

Poševnica: Da bi zagotovili, da je igla pri delu vedno v stiku z igelno cevko, je Tyco Hanze konec igle, ki je v stiku z vzmetjo, prerezal na poševno. Ta koncept oblikovanja lahko zagotovi nizko in stabilno kontaktno impedanco, da zagotovi stabilno prevodnost izdelka. Zasnova za vrtanje je dobra izbira za majhne priključke, ki lahko izpolnijo zahteve po elastičnosti strank
Dolžina ujemajoče se vzmeti te zasnove lahko presega dolžino igelne cevi. V primeru omejenega prostora lahko zasnova vzvratnega vrtanja doseže stabilen elastični hod. Zasnova z ravnim dnom ne bo nedostopna zaradi določenih pogojev na strukturi igle in igelne cevi, zaradi česar bo tok šel skozi igelno cev, stena igelne cevi pa bo šla naravnost vzdolž vzmeti, kar bo povzročilo prevelik upor in napetost bo padla v velikem loku.
Smo proizvajalec pogo pin, visokotehnološko podjetje, ki se osredotoča na natančno povezavo, razvoj tehnologije kot jedro in integracijo R&D, proizvodnjo in prodajo.
