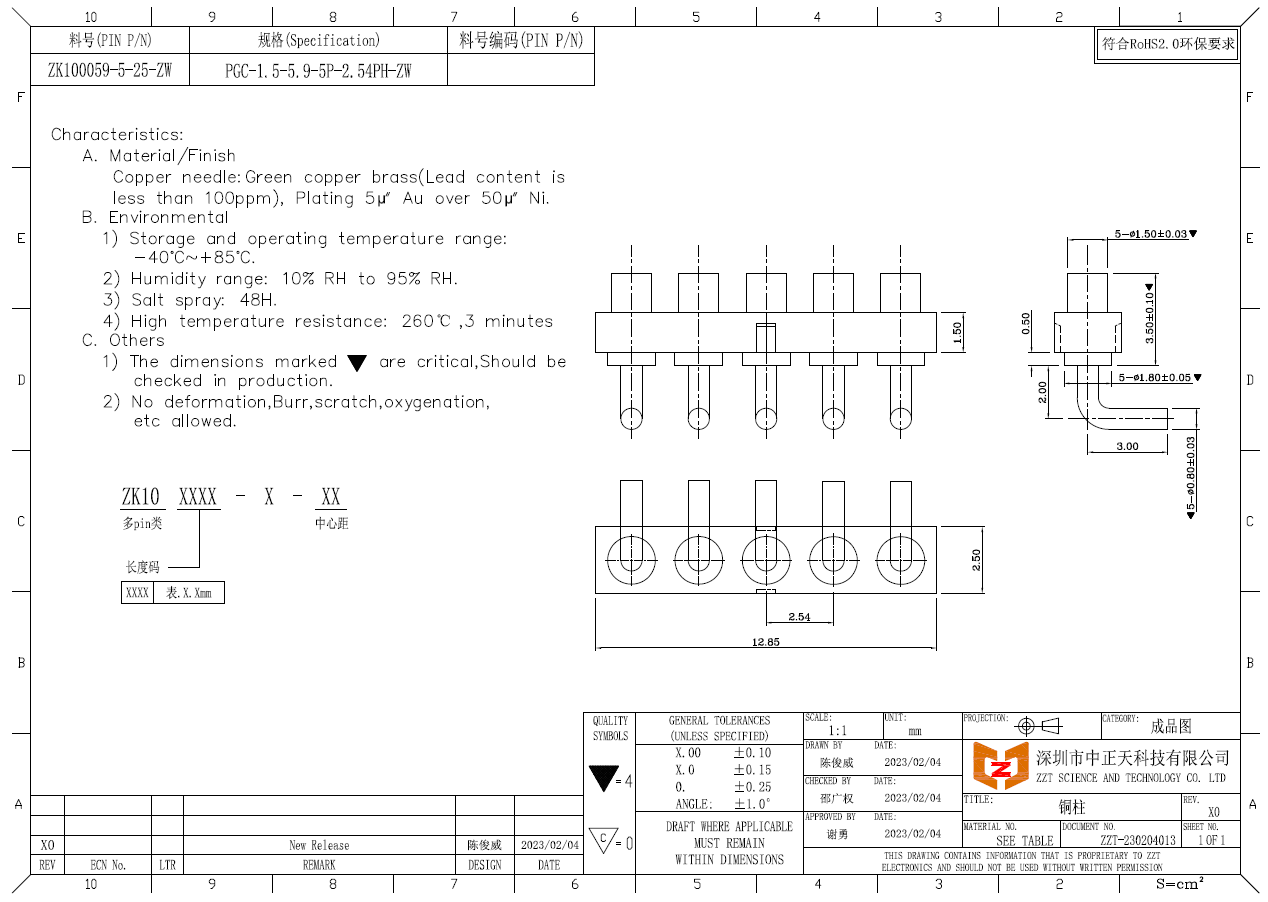

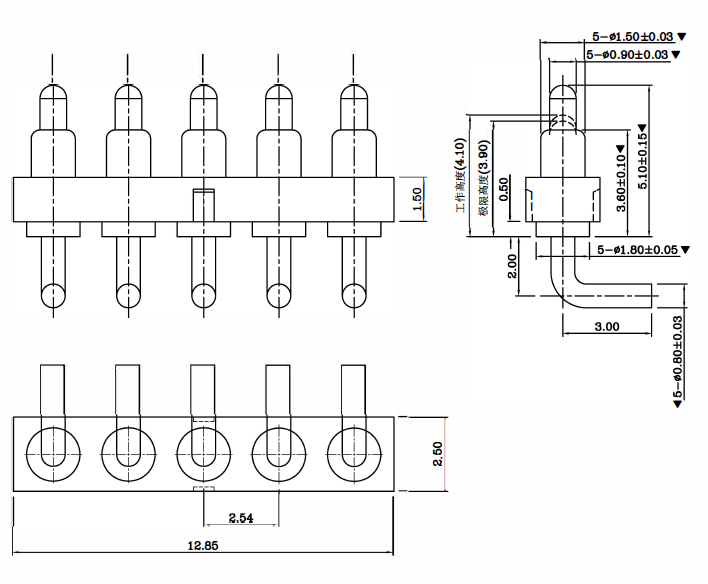

Right Angel 5PIN moški in ženski Pogo Pin priključek
Vzmetni nastavek je vzmetna sonda, ki jo tvorijo trije bistveni deli igle, cevke igle in vzmeti, potem ko jih zakoviči natančen instrument. Imenuje se tudi pogo zatič, pogopin vzmetni elektrodni stolpec, Spring Loaded ali pogopin. Dno igle vzmetnega nastavka je običajno poševne strukture.
Funkcija poševne strukture je zagotoviti, da pogopin drži roko v stiku z notranjo steno cevke igle, ko deluje, tako da tok v glavnem poteka skozi pozlačeno iglo in cevko igle, da se zagotovi stabilnost in nizka impedanca pogopina.
Vzmetni naprstniki se običajno uporabljajo v natančnih povezavah v elektronskih izdelkih, kot so mobilni telefoni, komunikacije, avtomobili, medicina, vesoljski itd.; ker je vzmetni nastavek odlična sonda, je prostornino mogoče narediti zelo majhno, tako da lahko zmanjša stroške povezave pri uporabi v natančnih konektorjih. Zmanjšajte težo naprave, prihranite prostor in polepšajte videz izdelka (kot so ultra tanki mobilni telefoni, pametne ure, elektronske cigarete itd.).
Šest pogostih stilov in funkcij pogopin:
Pogopin z ravnim dnom: dobra stabilnost, dno cevi igle je z ravnim dnom, enostavno spajkanje s ploščo PCB
Plug-in pogopin: Na koncu igelne cevi je pozicionirni zatič, in ko je prispajkan na PCB ploščo, ne bo odstopanja in učinek pozicioniranja je dober;
Upogibni pogopin: rep je upognjen, kar daje oblikovalcem več izbire pri izrabi prostora;
Dvoglavi pogopin: zasnova dvoglavega in dvojnega delovanja omogoča inženirjem večjo prostorsko prilagodljivost pri dvosmerni povezavi med ploščami
Pogopin za spajkanje žice: primeren za konec kabla, enostaven za spajkanje z žico
Pogopin z navojem: izdelki s posebnimi specifikacijami lahko zadovoljijo različne potrebe strank.
