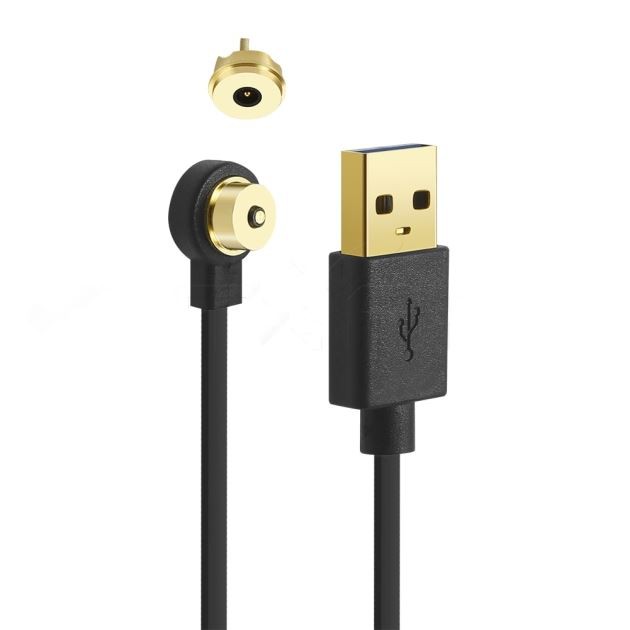

Zahteve za kontakt konektorja pogo pin
Prvič, zahteve glede oblikovanja konca stika:
je nestandardna vrsta stika. Zasnovan je v skladu z zahtevami kablov celotnega stroja. Najprej je treba določiti velikost vtičnice, obliko namestitve izdelka, način videza in specifikacijo kabla. Če kabla ni mogoče določiti, je treba upoštevati načelo, da se luknja za ožičenje načrtuje v skladu s številko kontaktnega dela. Luknja za ožičenje mora ustrezati zahtevam žic velikega premera. Razmerje med premerom jedrne žice žice in notranjim premerom varilne skodelice je običajno 0,5-0,7; Pri povezovanju žice je načelo načrtovanja, da morata biti premer jedra kabla in priključna luknja kontakta usklajena drug z drugim, razmerje med premerom jedrne žice žice in notranjim premerom varjenja. luknja je običajno 0,6-0,8.
Drugič, zahteve kontaktnega obrazca:
V pogo pin konektorju je kontakt pomemben del konektorja, njegova glavna funkcija pa je prenos signalov. Pri zasnovi konektorja je kontakt sestavljen iz dveh delov: spojnega konca in zadnjega konca. Spojni konec je običajno sestavljen iz elastičnih delov in togih delov, ki zagotavljajo zanesljivost stika med vtičem konektorja in vtičnico; konec kontakta lahko uresniči kabelsko povezavo med opremo, medsebojno povezavo med tiskanimi ploščami ali kablom Povezava med ploščo in ploščo se uporablja pri kabelski povezavi. Končni konec konektorja ima tip varilne žice, tip žice za stiskanje in prebod izolacije (IDC, tip navitja brez spajkanja, ki se uporablja na tiskani plošči, priključne oblike kontaktnih terminalov vključujejo naravno varjenje, upogibno varjenje, površinsko montažo, in tip brez varjenja.
