Osnovni uvod v POGO PIN

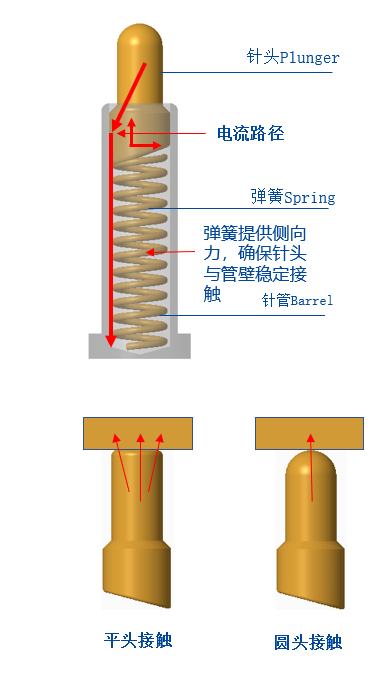

Zakaj ima POGO PIN poševno strukturo: Spodnji del bata Pogo Pin ima običajno poševno strukturo. Funkcija poševne strukture je zagotoviti, da zatič Pogo drži iglo (bat) v stiku z notranjo steno igle (cev), ko deluje, tako da tok večinoma teče skozi. Pozlačena igla (bat) in igla (cev) za zagotavljanje stabilnosti in nizke impedance Pogo Pin.
Zakaj POGO PIN uporablja okroglo strukturo glave? Ker je Pogo Pin običajno razmeroma majhen, zahtevana elastičnost ni tako velika. Če ga uporabljamo na power banku ali luči, je elastičnost štiristo do petsto gramov ali celo en ali dva kilograma. Seveda je bolje, da je ravno. , Stična površina ploščate glave je velika in njena sila je dovolj, da zlomi oksidno plast kontaktne površine in vzpostavi popoln stik. Večina okroglih glav se uporablja na slušalkah TWS Bluetooth in urah s pametnimi zapestnicami. Največja elastična sila ne presega 150 gramov (elastična sila naprstnika polnilne škatle je med 20-35gf), stik med površino in površino pa bo razpršen, bakreni stolpec na slušalkah konec ne bo zlomljen. Oksidna plast je nezadostna, kar povzroča slab stik in slab stik. V tem času, če se za vzpostavitev stika od točke do površine uporabi struktura okrogle glave, se elastična sila zbere na eni točki in stik bo seveda veliko bolj zadosten.
Parameter zmogljivosti/parameter zmogljivosti
ključni parametri delovanja
A. Delovna napetost: manj kot 12 voltov enosmernega toka
B. Nazivni tok: 1.0 Amperov/pin
C. Delovna temperatura: -40 stopinj do 85 stopinj.
D. Temperatura shranjevanja: 25 stopinj plus /-3 stopinj.
E. Vlažnost delovnega okolja: 10 odstotkov RH do 90 odstotkov RH
F. Trajnost (življenjska doba): 10,000 ciklov.
G. Kontaktni upor: 200 mOhm Maks. @delovna kap
(Med delovnim hodom: 200 mOhm/maks.)

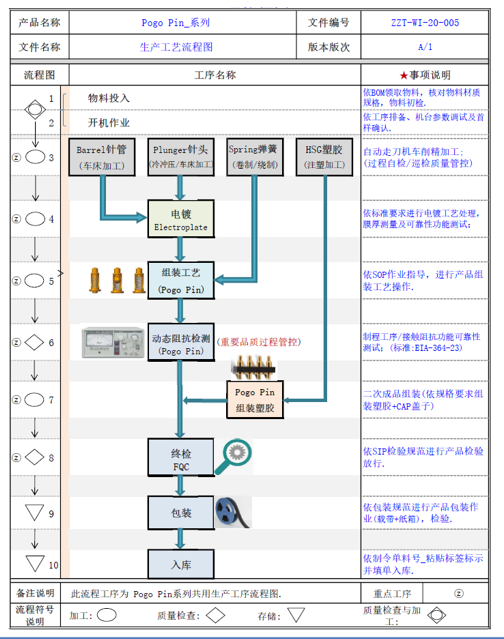

Pogo Pin Proizvodni proces
Pogo pin Metoda sestavljanja/metoda sestavljanja izdelka
Zatič (bat): medenina pozlačena (C36{{10}}4), debelina galvanizirane plasti se razlikuje glede na različne aplikacije. Na splošno ponikljano 1,25 ~ 2,5 um (pretvorjeno v 50 ~ 100 µ ") in nato pozlačeno 0,075 ~ 0,75 um (pretvorjeno v 3 ~ 30 µ ") ali postopek kompozitne prevleke.
Igelna cev (cev): medenina pozlačena (C36{{10}}4), debelina galvanizirane plasti se razlikuje glede na priložnosti. Na splošno ponikljano 1,25 ~ 2,5 um (pretvorjeno v 50 ~ 100 µ ") in nato pozlačeno 0,075 ~ 0,75 um (pretvorjeno v 3 ~ 30 µ ") ali postopek kompozitne prevleke.

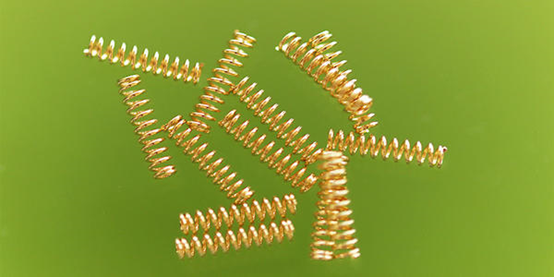

Vzmet: SUS 304 ali SWP (klavirska žica)
Ohišje: PA46, PA9T, od katerih se lahko uporabljata PA4T in LCP kot material brez halogenov
Pokrov (CAP): PA46, PA9T, od katerih sta lahko PA4T in LCP iz materialov brez halogenov
Katere parametre je treba potrditi pri uporabi zatiča Pogo v oblikovanju sprednjega dela?
① Preverite razdaljo od plošče PCB do kontaktne površine bakrenega stebra na koncu slušalke (to je delovna višina PIN-a POGO).
② Preverite razdaljo od plošče PCB do plastične površine polnilne škatle (to je največja višina igle POGO PIN, igla ne sme preseči te višine).
③ Preverite razdaljo med središčem igle PIN in središčem kroga
(Potrdite velikost klobuka pri kasnejšem snemanju, da preprečite motnje med popravkom SMT).
④ Preverite velikost plošče PCB in prostor pod ploščo
(Optimizirano in izboljšano za POGO PIN).
PS: Priporočljivo je, da je premer plošče tiskanega vezja 1,6 mm, nastavek pa je priporočljivo narediti v strukturo skozi ploščo, tako da je učinek boljši in ima naslednje prednosti: ① Obliž je trdnejši; ② Prostor za cevko igle se poveča, igla je bolj stisnjena in stik je zadostnejši.
Zakaj mora biti dno igle poševno: Če je narejeno ravno, bo tok vodila vzmet, ki ima visoke zahteve glede vzmeti, vzmet pa je tako tanka, da zlahka pregori.
