Oblikovanje in proizvodni proces POGO PIN
Kako izbrati primeren POGO PIN
1. Dober POGO PIN mora izpolnjevati naslednje tri točke:
①Zanesljiva kakovost
②Stabilno delovanje
③Izpolnite zahteve.
Zelo pomembna je tudi pravočasna dostava naročil. Najbolje je, da se obrnete na proizvajalca priključka POGO PIN, da raziščete. Obseg tovarne, uspešne rešitve, oprema za obdelavo, proizvodna zmogljivost ter zmogljivosti raziskav in razvoja neposredno vplivajo na kakovost izdelkov, zmogljivost dostave in tehnično podporo. Zhongzhengtian ima prednosti v načrtovalski shemi, stroških množične proizvodnje in zmogljivosti dostave blaga v industriji. Dobrodošli prijatelji, da pridete v tovarno za komunikacijo.
POGO PIN sledi trem, trem in štirim načelom
1,40 odstotka težav izvira iz dizajna
Zasnova sprednjega dela je nerazumna, zadnji del pa je neuporaben (na primer, nastavek za nastavek je višji od plastične ravnine, razmik med iglami PIN je neenakomeren itd.).
2,30 odstotka težav izvira iz komunikacije
V zgodnji fazi sporočanje različnih tehničnih zahtev ni bilo jasno in dejanska uporaba izdelka ni bila jasna, kar je bil tudi eden od glavnih razlogov za pogoste težave (na primer RF nastavek se uporablja kot nastavek za polnjenje polje, dejanska delovna višina se ne ujema z risbo, sredinska razdalja ni potrjena itd.). Razumeti funkcionalne zahteve stranke in obseg uporabe ter lahko bolj razumno priporoči specifikacije in parametre zatiča Pogo;
3,30 odstotka težav izvira iz procesa
Montaža izdelka poteka v več postopkih, POGO PIN pa se nepopravljivo poškoduje zaradi nepravilnega delovanja v procesu izdelave (npr. poškodovana šoba, tujki v cevi, metanje SMT itd.).

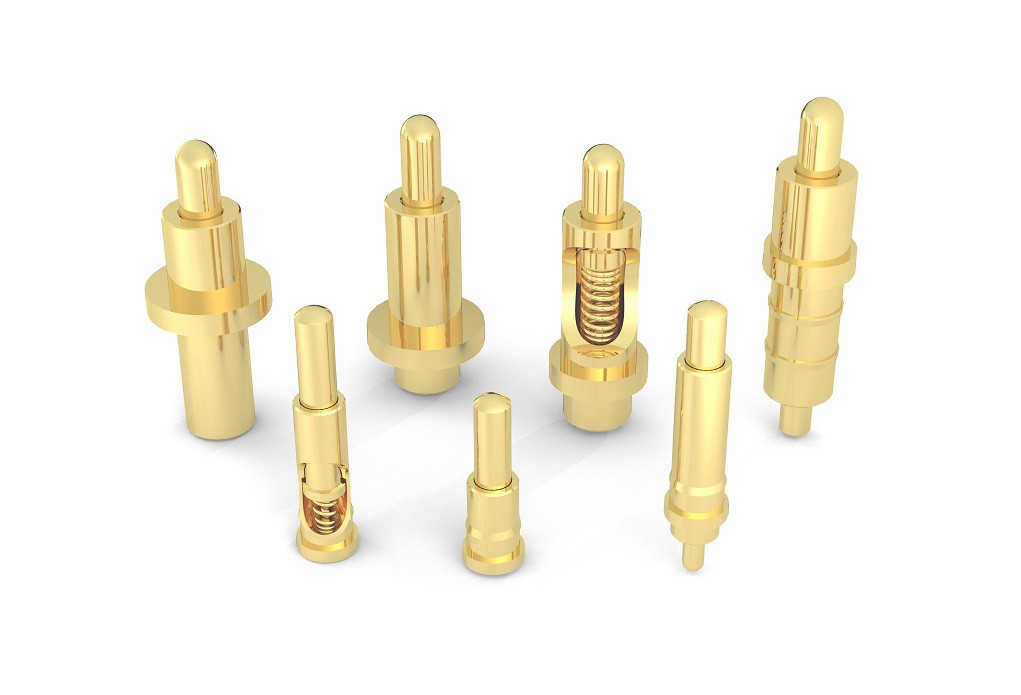

Osnovna predstavitev POGO PIN

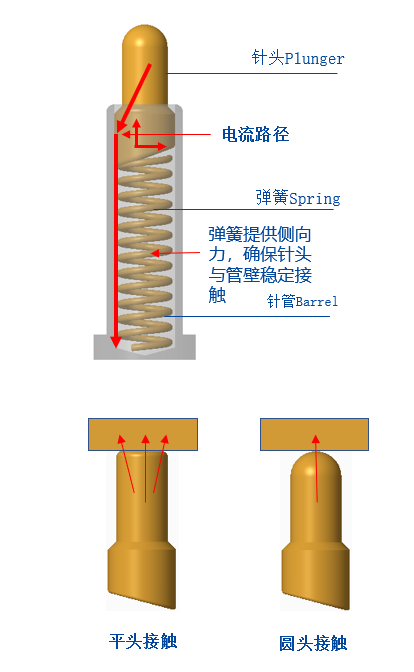

Zakaj ima POGO PIN poševno strukturo: Spodnji del bata Pogo Pin ima običajno poševno strukturo. Funkcija poševne strukture je zagotoviti, da zatič Pogo drži iglo (bat) v stiku z notranjo steno igle (cev), ko deluje, tako da tok večinoma teče skozi. Pozlačena igla (bat) in igla (cev) za zagotavljanje stabilnosti in nizke impedance Pogo Pin.

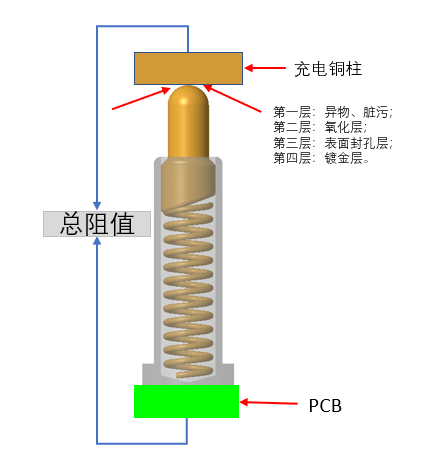

Zakaj POGO PIN uporablja okroglo strukturo glave? Ker je Pogo Pin običajno razmeroma majhen, zahtevana elastičnost ni tako velika. Če se uporablja na power banku ali luči, je elastičnost štiristo gramov ali celo en ali dva kilograma. Seveda je bolje, da je ravno. , Ploščata glava ima veliko kontaktno površino in njena sila je dovolj, da zlomi oksidno plast na kontaktni površini, da se popolnoma dotakne. Večina okroglih glav se uporablja na slušalkah TWS Bluetooth in urah s pametnimi zapestnicami. Največja elastična sila ne presega 150 gramov (elastična sila naprstnika polnilne škatle je med 20-35gf), elastična sila stika med površino in površino pa bo razpršena in baker stolpec na koncu slušalk ne bo pokvarjen. Oksidna plast ni dovolj, kar ima za posledico nezadosten in slab stik. V tem času, če se za vzpostavitev stika od točke do površine uporabi struktura okrogle glave, se elastična sila zbere na eni točki in stik bo seveda veliko bolj zadosten.

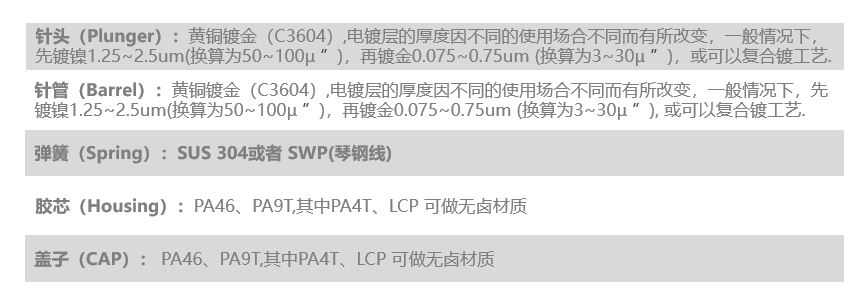

Parameter uspešnosti/parameter uspešnosti
ključni parametri delovanja
A. Delovna napetost: manj kot 12 voltov enosmernega toka
B. Nazivni tok: 1.0 Amperov/pin
C. Delovna temperatura: -40 stopinj do 85 stopinj.
D. Temperatura shranjevanja: 25 stopinj plus /-3 stopinj.
E. Vlažnost delovnega okolja: 10 odstotkov RH do 90 odstotkov RH
F. Trajnost (življenjska doba): 10,000 ciklov.
G. Kontaktna impedanca: 200 mOhm Maks. @delovna kap
(Med delovnim hodom: 200 mOhm/maks.)
Proizvodni proces/制造工艺
Način sestavljanja izdelka
Potek postopka galvanizacije
Katere parametre je treba potrditi pri oblikovanju sprednjega dela
① Preverite razdaljo od plošče PCB do kontaktne površine bakrenega stebra na koncu slušalke (to je delovna višina PIN-a POGO).
② Preverite razdaljo med ploščo tiskanega vezja in plastično površino polnilne škatle (to je največja višina cevi igle POGO PIN, cev igle ne sme preseči te višine).
③ Preverite razdaljo med središčem igle PIN in središčem kroga
(Potrdite velikost klobuka pri kasnejšem snemanju, da preprečite motnje med popravkom SMT).
④ Preverite velikost plošče PCB in prostor pod ploščo
(Optimizirano in izboljšano za POGO PIN).
PS: Priporočljivo je, da je premer plošče tiskanega vezja 1,6 mm, nastavek pa je priporočljivo narediti v strukturo skozi ploščo, tako da je učinek boljši in ima naslednje prednosti: ① Obliž je trdnejši; ② Prostor za cevko igle se poveča, igla je bolj stisnjena in stik je zadostnejši.
Zakaj mora biti dno igle poševno: Če je narejeno ravno, bo tok vodila vzmet, ki ima visoke zahteve glede vzmeti, vzmet pa je tako tanka, da zlahka pregori.
