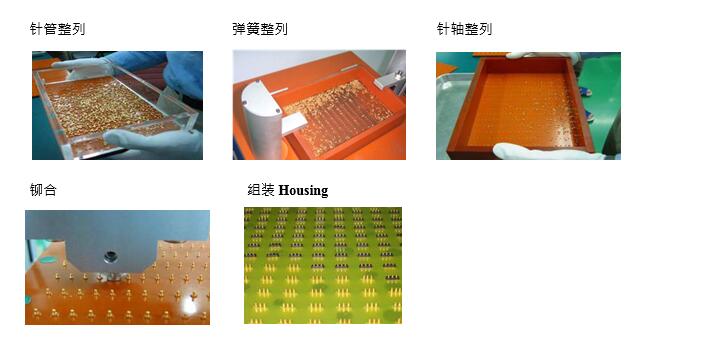

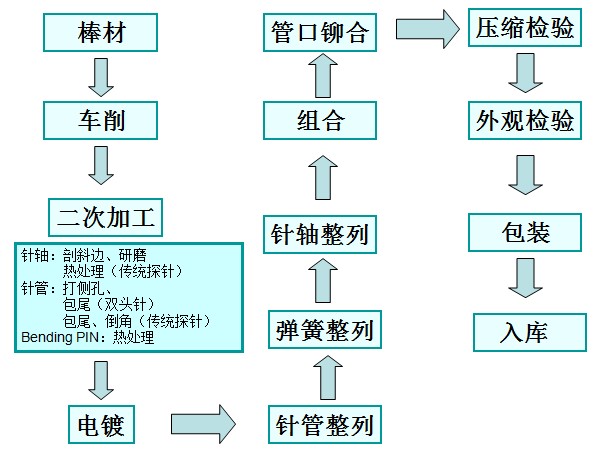

Proizvodni proces konektorja Pogo Pin
Material gredi igle/cevi:
Glavna funkcija konektorja je, da je število prevajanja signala ter zamašitev in izključitev visoko, zato sta potrebni tudi prevodnost in elastičnost (meja tečenja) materiala.
1-1: medenina (BRASS): zlitina bakra in cinka, njena prevodnost je dobra, prevodnost je približno 26 odstotkov ~ 29 odstotkov (IACS), glede na delež bakra se lahko razdeli na C2680 (JIS) in C3604 , C3601 (potrebna toplotna obdelava)
1-2: fosforjev bron (PHOSPHOR BRONZE): zlitina bakra in kositra, njena prevodnost je slabša od medenine, prevodnost je približno 13 odstotkov. Toda njegova elastičnost in prožnost sta dobri
Primeren je za cevi s postopkom vlečenja, njegovo klasifikacijo pa lahko razdelimo na C5440, C5191 in C5210 glede na vsebnost kositra. Večja kot je vsebnost kositra, slabša je prevodnost in boljša elastičnost.
1-3: Toplotno obdelane bakrove zlitine: Na primer, berilijev baker (BERILIJEVA ZLITINA) ima dobro električno prevodnost in elastičnost, vendar je njegova cena visoka.
Materiali, uporabljeni za ohišje in pokrov:

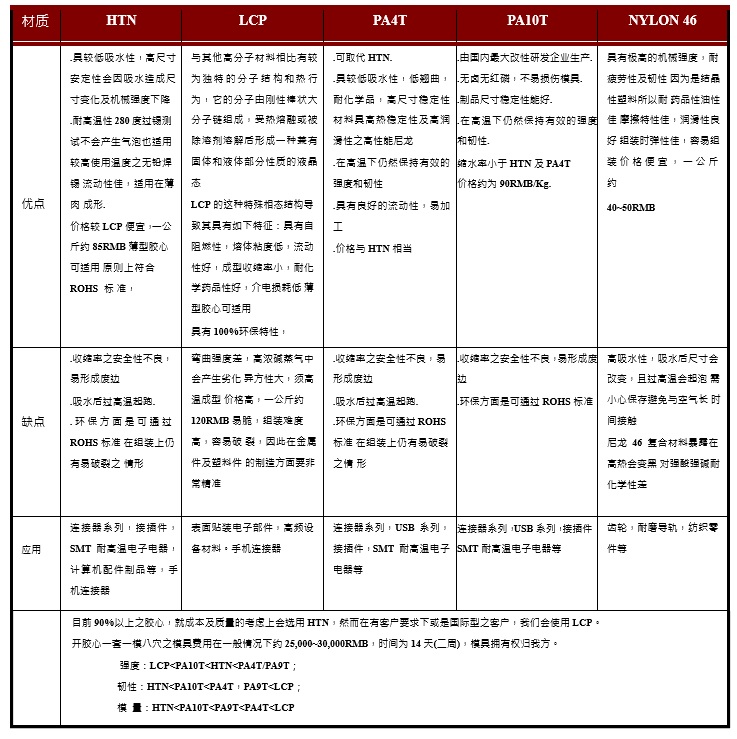

Zagotovite glavno strukturo in izolacijo konektorja ter namestite Pogo PIN vanj. Uporabljeni materiali: Velikost, oblika in uporaba konektorjev so zelo različni, zato je tudi uporabljena inženirska plastika različna. Pri načrtovanju konektorjev je treba upoštevati temperaturno odpornost, fluidnost, mehansko trdnost, električno zmogljivost, zahteve glede varstva okolja in stroške kot dejavnike pri izbiri ustrezne inženirske plastike. Običajno uporabljena inženirska plastika je LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC itd.
Ker ima LCP sam zaviralec gorenja, lahko doseže raven UL94 V-0 brez dodajanja zaviralca gorenja, tako da lahko LCP hitro izpolni zahteve RoHS in zahteve brez halogenov. HTN, PA4T in PA9T so najlonski materiali in za doseganje razreda V UL94 je treba dodati zaviralce gorenja 0, proizvajalci HTN, PA4T in PA10T izjavljajo, da materiali ustreznih razredov uporabljajo materiale brez halogenov zaviralci gorenja.
