Zahteve za končno konstrukcijo priključka Pogo pin
Konektor Pogo Pin je v glavnem sestavljen iz 6 delov, in sicer gred igle, vzmet, keramična kroglica, igelna cev, plastika, pokrov (osnovne zahteve stranke za namestitev lahko opremimo s plastičnim CAP za zaščito gredi igle). Oglejmo si' zahteve glede oblike kontaktnega terminala priključka pogo pin.
1. Oblikovne zahteve za konec stika:

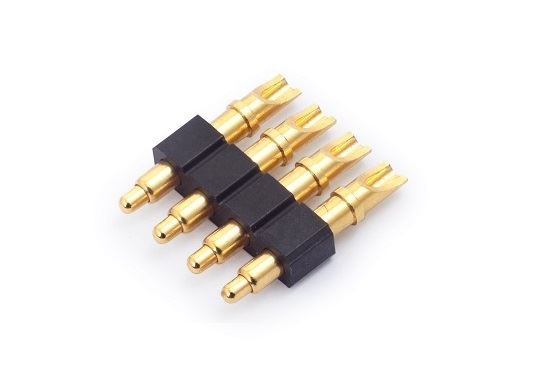

je nestandardna vrsta kontakta, zasnovana glede na zahteve kabla celotnega stroja, najprej potrdite velikost vtičnega konca, obliko namestitve izdelka, način videza in specifikacijo kabla. Kadar kabla ni mogoče določiti, je treba upoštevati načelo, da se luknja za ožičenje načrtuje v skladu s številko kontaktnega dela. Luknja za ožičenje lahko ustreza zahtevam žic velikega premera. Razmerje med premerom jedrne žice žice in notranjim premerom varilne skodelice je običajno 0,5-0,7; Pri priključitvi žice je načelo oblikovanja, da je premer kabelskega jedra in priključna luknja kontakta ustrezen, razmerje med premerom jedra žice in notranjim premerom varilne luknje pa je običajno 0,6-0,8.
2. Zahteve glede oblike konca stika:
V pogo pin konektorju je kontakt pomemben del konektorja, ki v glavnem prenaša prenos signala. Pri zasnovi konektorja je kontakt sestavljen iz spojnega konca in zadnjega konca. Spojni konec je običajno sestavljen iz elastičnih delov in togih delov, ki zagotavljajo zanesljivost stika med vtičem konektorja in vtičnico; zadnji konec kontakta je za realizacijo kabelske povezave med opremo, medsebojno povezavo med tiskanimi ploščami ali kablom in Povezava med ploščami se uporablja za kabelsko povezavo. Končni konec konektorja ima tip varilne žice, tip žice za stiskanje in prebod izolacije (IDC, tip navitja brez spajkanja, ki se uporablja za tiskane plošče, kontakti Oblike zaključkov vključujejo naravno varjenje, upogibno varjenje, površinsko montažo in varjenje- vrsta brezplačnega vtiska.
