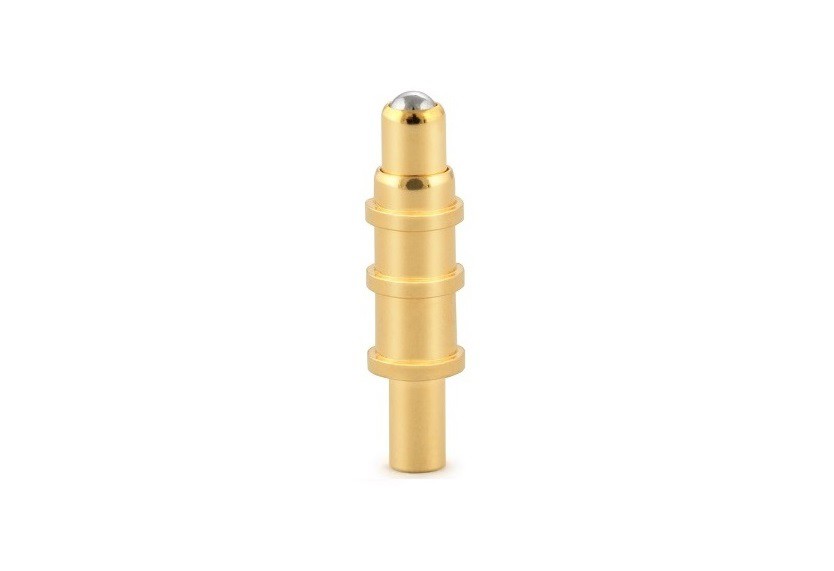

Zasnova in zahteve kontaktnega konca priključka Pogo pin
1. Projektne zahteve za končni kontakt
je nestandardna vrsta stika. Zasnovan je v skladu z zahtevami kablov celotnega stroja. Najprej je treba potrditi velikost vtičnice, način namestitve izdelka, obliko videza in specifikacijo kabla. V primeru, da je kabel težko potrditi, načrtujte luknjo za ožičenje v skladu s kontaktno številko. Luknja za ožičenje lahko zadosti potrebam žic velikega premera. Razmerje med premerom jedra žice in notranjim premerom varilne skodelice je običajno 0,5-0,7; Pri priključitvi žice je načelo načrtovanja, da je premer kabelskega jedra in priključna luknja kontakta ustrezen, razmerje med premerom jedra žice in notranjim premerom varilne luknje pa je na splošno 0,6-0,8.
2. Zahteve glede oblike končnega stika
V konektorju pogo pin je kontaktni kos nepogrešljiv del konektorja, njegova glavna funkcija pa je odgovorna za prenos signala. V procesu načrtovanja konektorja kontakt tvorita spojni konec in zadnji konec. Spojni konec je običajno sestavljen iz elastičnih delov in togih delov, ki zagotavljajo zanesljivost stika med vtičem konektorja in vtičnico; zadnji konec kontakta je odgovoren za kabelsko povezavo med opremo, medsebojno povezavo med tiskanimi ploščami ali Pri povezovanju kabla se uporablja povezava med kablom in ploščo. Končni konec konektorja lahko razdelimo na štiri vrste: tip varilne žice, tip žice za stiskanje, tip izolacijskega prebijanja in tip navitja brez spajkanja; uporaba Na tiskanem vezju lahko oblike kontaktnih zaključkov razdelimo na štiri vrste: ravno varjenje, ukrivljeno varjenje, površinsko montažo in tip brez spajkanja.
