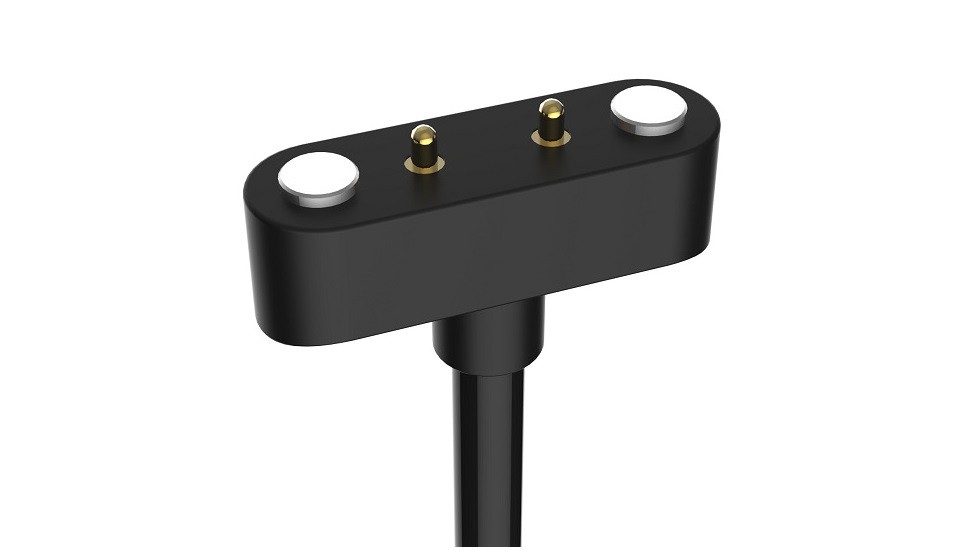

Magnetni pogo pin polnilni kabel
Magnetni konektorji, znani tudi kot magnetni konektorji, magnetni konektorji in magnetni konektorji, so nekateri od konektorjev, ki se pogosto uporabljajo v elektronskih napravah, v glavnem sestavljeni iz pogo zatičev in magnetov. S strukturno zasnovo magneta in magnetom, ki se dotika in privlači, zagotavlja konektor tipa magneta, ki ima veliko adsorpcijsko silo in je primeren za majhne strukture ter lahke in tanke izdelke.
Glavne značilnosti:
1. Dolga življenjska doba, število uporab lahko doseže več kot 100.000-krat
2. Brez odpiranja kalupa, priročno za prilagajanje strank in prihranek stroškov
3. Elastično silo je mogoče natančno izmeriti in prilagoditi
4. Raznovrstni načini proizvodnje, ki so primerni za stranke (SMT, vtičniki itd.)
5. Majhen razmik, prihranek prostora, ki daje oblikovalcem bolj prilagodljivo konfiguracijsko strukturo
6. Nizka induktivnost, boljša visokofrekvenčna rešitev
7. Upoštevajte zahteve RoHS in HF (konektor).
Značilnost izdelka:
Postavitev magneta: uporabite magnete za samodejno privabljanje, poravnavo in celo preprečevanje neumnosti
Anti-drop: sesalni vmesnik je enostavno odstraniti in ni enostavno voziti stroja
Dolga življenjska doba: več kot 10.000-krat
Vodoodporna zasnova: nad IP67
Hiter čas polnjenja: vzdrži visokotokovni prenos 1A-100A design
Prilagajanje: raznolike oblike in slogi, ki ustrezajo obliki gostiteljskega izdelka, izboljšajo kakovost izdelka in ustvarijo prodajne točke
Struktura izdelka:

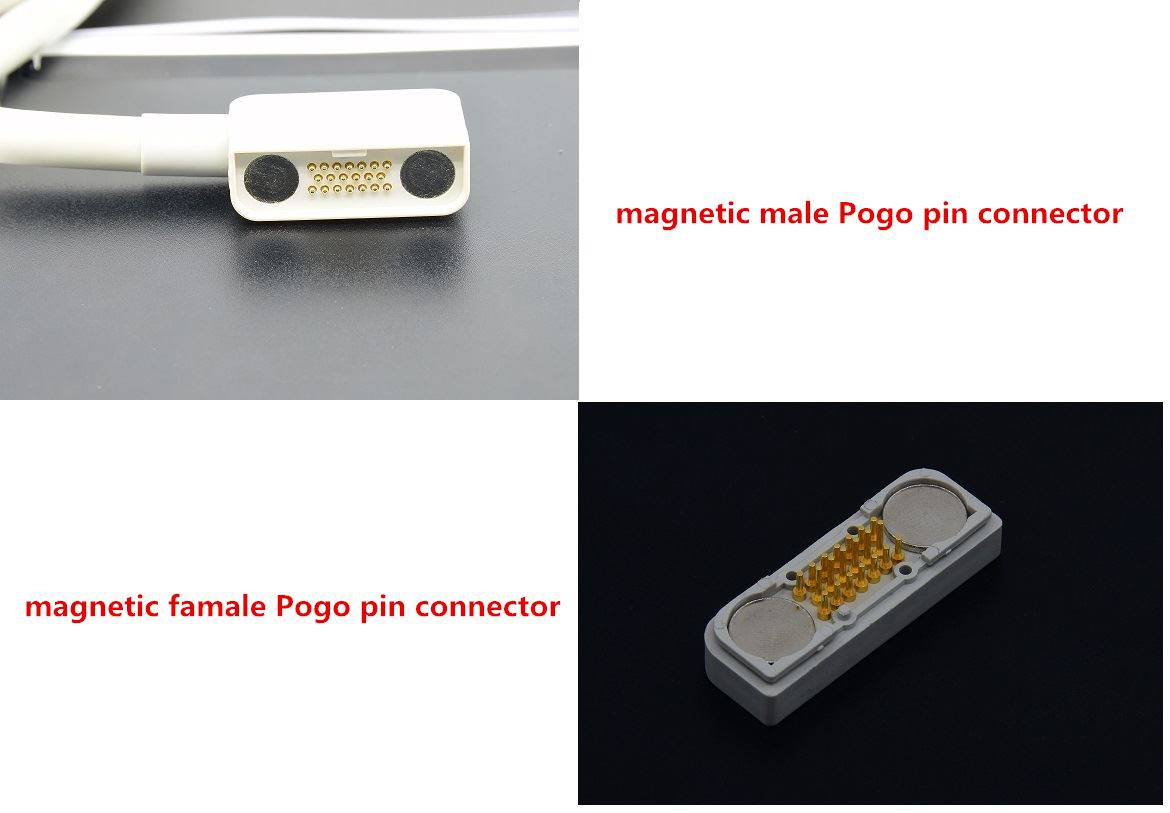

Konektor magnetnega tipa vključuje moško končno komponento in žensko končno komponento, ki je koaksialna z moško končno komponento. Moška končna komponenta vključuje gumijasti del prvega zunanjega obroča, gumijasti del prvega obroča, prvi obročni magnet in dva moška zatiča. Prvi obročni magnet je vgrajen med gumijasti del prvega zunanjega obroča in prvi gumijasti del notranjega obroča ter dva moške igle PIN prehajajo skozi gumijasti del prvega notranjega obroča; ženski končni sklop vključuje prvi gumijasti del notranjega obroča. Dva gumijasta dela zunanjega obroča, gumijasti del drugega notranjega obroča, drugi obročni magnet in dva ženska zatiča PIN. Drugi obročni magnet je vgrajen med gumijasti del drugega zunanjega obroča in gumijasti del drugega notranjega obroča. Dve ženski PIN igli sta prebodeni na dveh gumijastih delih notranjega obroča; prvi obročni magnet ustreza drugemu obročastemu magnetu, nasprotni konec drugega obročastega magneta pa je nasprotne polarnosti, dve moški PIN-i pa ustrezata dvema ženskima iglama PIN, en konec ženske igle PIN pa je opremljen z slepa luknja za vstavljanje moške igle PIN.
