Kako zagotoviti zanesljivost notranje povezave elektronskih izdelkov?
Elektronski izdelki, kot so pametni telefoni, prenosne naprave in nosljive naprave, postopoma postajajo priljubljeni na Kitajskem, povečala pa se je tudi pogostost uporabe vzmetnih naprstnih konektorjev z ozkim nagibom plošče do plošče. Kot potrošniki je prizadevanje za kul izkušnjo izdelka neskončno povpraševanje, lažji in tanjši izdelki pa so postali bolj modni. Vendar pa je za proizvajalce vzmetnih naprstnih konektorjev postalo problem, kako zagotoviti zanesljivost notranjih povezav elektronskih izdelkov.

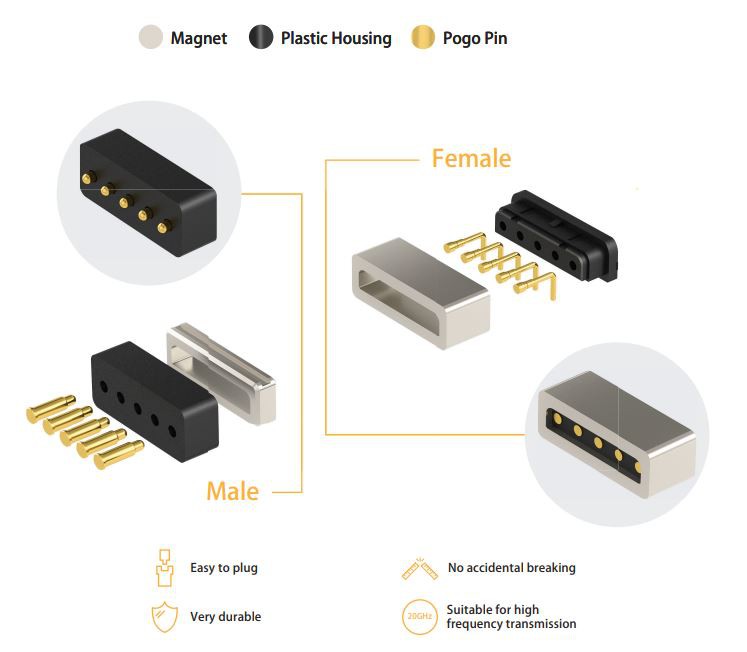

Na splošno se pogo pin konektor uporablja za povezavo dveh PCB ali PCB in FPC za uresničitev mehanske in električne povezave. Njegova značilnost je, da sta moški in ženski vzmetni pogo pin konektorji seznanjeni, tako da ima vzmetni naprstnik plastično telo in terminal konektorja pogo pin stroge zahteve za ujemanje.
Prilagodljiva povezava, enostavna namestitev, enostavna za razstavljanje.
Vse trenutne višine od deske do deske so izjemno nizke za zmanjšanje debeline trupa. Trenutni' najkrajša višina kombinacije vzmetnega naprstnega konektorja od plošče do plošče je 0,6 mm. Zmanjšanje debeline izdelka igra vlogo povezave, kar je privedlo do vse več ultra tankih mobilnih telefonov na trgu.
Kontaktna struktura ima močno okoljsko odpornost, ne le fleksibilna, ampak tudi"trdna povezava" z visoko kontaktno zanesljivostjo. Za izboljšanje kombinirane sile vtičnice in vtiča je v fiksnem kovinskem delu in kontaktnem delu izbrana preprosta ključavnica. Mehanizem zaponke ne izboljša le kombinacije sile, ampak zagotavlja tudi boljši občutek vtikanja in izvleka pri zaklepanju. Nekateri proizvajalci zagotavljajo strukturo z dvojnim kontaktom za izboljšanje zanesljivosti stikov. Tudi korak kegljev je postajal vse ožji. Trenutni mobilni telefon ima večinoma naklon 0,4 mm. Trenutno so Panasonic, JAE in drugi proizvajalci razvili naklon 0,35 mm, ki bi moral biti doslej najožji vzmetni naprstni konektor med ploščo in ploščo v industriji. Naklon 0,35 mm se trenutno večinoma uporablja v mobilnih telefonih Apple in domačih vrhunskih modelih. Njegova uporaba bo razvojna smer v zadnjih letih. Ima najmanjši obseg, največjo natančnost, visoko zmogljivost in druge prednosti, vendar ima zahteve za popravke in druge podporne tehnologije. Je tudi višja. To je najpomembnejša težava, ki jo morajo rešiti številni proizvajalci konektorjev pogo pin za vzmetne naprstke, sicer bo stopnja donosa zelo nizka.
Da bi izpolnili zahteve postopka SMT, mora biti območje spajkanja terminalov celotnega izdelka strogo skladno. Industrijski standard je običajno 0,10 mm (max), sicer bo povzročilo slabo spajkanje s PCB in vplivalo na uporabo izdelka. Vpliv.
Izjemno ozek priključek pogo pin od plošče do plošče ima nove zahteve za postopek galvanizacije. Kako zagotoviti, da pri izdelkih z višino 0,6 mm in posameznem izdelku, ki je manjši od 0,4 mm, zagotovite, da se debelina pozlačenega izdelka' in učinek kositra ne spleza noter? To je najbolj kritična težava pri miniaturizaciji vzmetnih nastavkov. Običajna praksa trenutne industrije je odstranjevanje pozlačene plasti z laserjem, da se blokira pot spajkanja, da se reši problem neplezanja po pločevinki. Vendar ima ta tehnologija slabosti, to je luščenje zlata. Hkrati bo laser poškodoval plast ponikljanja, tako da je baker izpostavljen zraku, kar povzroča korozijo in rjo.
