Kako pravilno izbrati testni pogo pin
Vsakdo, ki je kdaj izvajal meritve in testiranja, ve, da so natančni podatki odvisni od zasnove in merilnih zmogljivosti testnega instrumenta. Toda le malo ljudi ve, da so kakovost oblikovanja, proizvodni proces, združljivost in specifikacije zmogljivosti testnih linij in konektorjev enako pomembni kot testni instrumenti. Nato se bomo osredotočili na pet specifičnih meril za pravilno izbiro testnih žic in vzmetnih pogo zatičev.
Prvič, varnost:
Enako kot zahteve za napajanje morajo merilni kabli in pogo zatiči izpolnjevati stroge varnostne zahteve zaradi neposrednega stika z velikimi napetostmi, zlasti v skladu z mednarodnimi zahtevami glede napetosti in kategorije IEC1010, in sicer CATI, CAT II, CAT III ali CATIV . Druge zahteve standarda IEC1010 vključujejo tudi prehodno testiranje, odpornost na dielektrično napetost ali testiranje, da se preveri, ali ima izdelek zadostno izolacijo in izpolnjuje zahteve glede toka, električnega razmika, izpostavljenega kovinskega vzmetnega nastavka in odpornosti na udarce. Kakovostne testne igle skupaj s pomembno osebno zaščitno opremo, kot so rokavice in zaščita za oči, so del osebnih zaščitnih ukrepov, opredeljenih v standardu NFPA70E.
Drugič, robustnost in vzdržljivost:
Visokokakovostni testni kabli in konektorji ne bodo utrpeli poslabšanja zmogljivosti zaradi vsakodnevnega trenja, kot so vlečenje, pritiskanje in prebadanje. Oba konca testne linije morata imeti dobro oblikovane protistresne ovoje. Preizkusni vzmetni nastavek mora biti utrjena kovina, ki lahko prenese ponavljajoče se povezave in lahko vsakič posreduje natančne podatke.
V primerjavi s poceni materiali lahko posebej izdelana večžilna kositrna berilijeva bakrena žica zagotavlja fleksibilnost, dolgotrajno vzdržljivost, odlično prevodnost in natančnost. Drugi dejavniki vključujejo notranjo kakovost varjenja pogo zatiča in konektorja ter temperaturno območje materiala.
Tretjič, učinkovitost oblikovanja in kazalniki:
Zelo pomembno je, da sta zasnova testne vzmetnice in testne sponke udobna ali ne. Udobna površina za oprijem, ki jo je mogoče enostavno prijeti, pomaga pri trdnem držanju igle v roki, močna vzmetna spona pa zagotavlja trdno povezavo. Povezava mora biti enostavna, ujemajoči se deli pa morajo lahko brez napora zdrsniti skupaj brez stresa. Kontakti na visokokakovostnih konektorjih naj bodo ponikljani ali pozlačeni, obdelani medeninasti konektorji, ne samo iz lite medenine. Uporaba pozlačenih kontaktov zagotavlja natančnost in odpornost proti oksidaciji ter tako zagotavlja trajno, varno in zanesljivo povezavo.
Indeks konstrukcije preskusne črte in vzmetnega nastavka mora biti skladen z ustreznim preskusnim instrumentom. Če je indeks manjši od testnega instrumenta, se bo resnična vrednost instrumenta močno zmanjšala. Na primer, pasovna širina osciloskopa je 100M, pasovna širina ujemajoče se igle osciloskopa pa je le 50M, nato osciloskop postane 50M.
Četrtič, visokozmogljive aplikacije:

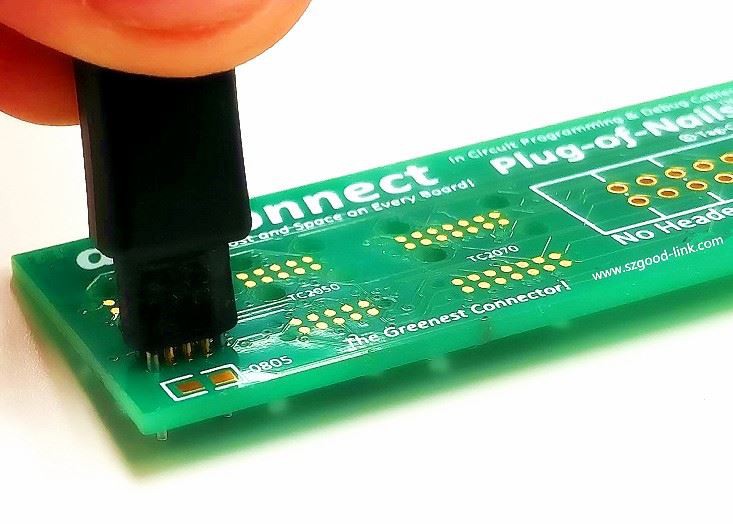

Od vzmetnega pogo zatiča in fine in lahke igle za testiranje elektronskih vezij do ostrega pogo zatiča iz nerjavnega jekla in močne igle, primerne za industrijsko uporabo, zasnova igle zdaj upošteva potrebe različnih aplikacij. Na primer, igle z eno konico so najpogostejša oblika igel. Večina merilnikov zagotavlja enotočkovno testno linijo, ki je zelo uporabna za širok spekter testnih aplikacij. Oster vzmetni naprstnik je boljše orodje za merjenje zelo majhnih kontaktnih točk na vezjih z visoko gostoto. Čeprav se zlahka poškodujejo, jih je mogoče navadno ponovno naostriti, ker na njih ni prevleke.

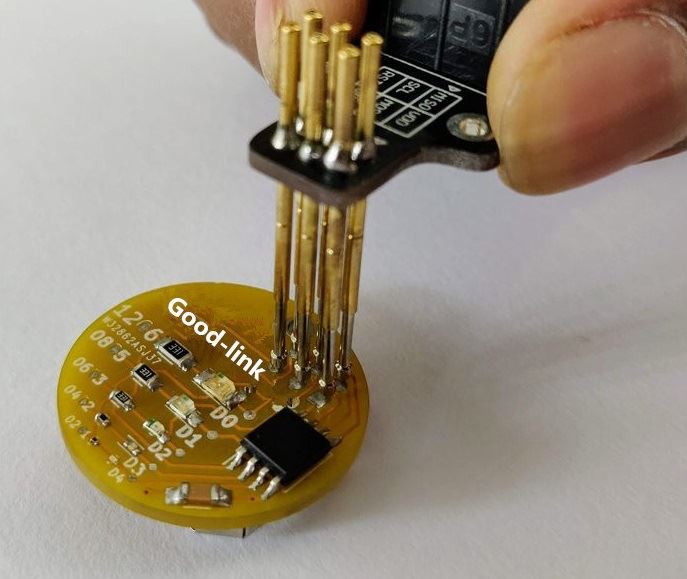

Igla z izvlečnim vzmetnim naprstnikom je povezana z žico iz nerjavnega jekla z zelo tankim premerom. Razen konca igle je celotna žica prekrita z izolacijskim slojem, ki preprečuje naključni stik, da bi povzročil kratek stik in poškodoval čip. Vzmetni naprstnik kavljevih klešč je primeren za ohranjanje povezave na mestu, kar je priročno za uporabo brez rok. Za enostavno testiranje IC čipov uporabite testne sponke različnih velikosti. IC testne sponke so idealno orodje za sondiranje več nožic na IC čipu. Zelo primerne so za iskanje ene od mnogih žic s čipom. SMD igle se lahko uporabljajo za testiranje s fiksno točko na ploščah za površinsko montažo (SMD). Ta vrsta testiranja zahteva uporabo zelo tankega in ostrega vzmetnega nastavka za stične točke na zelo majhnih vezjih, kot so mini testne sponke MINI GRIP-XB/100. Mikro SMD sponka je zasnovana za vpenjanje zatičev s finim korakom na SMD čipu. BNC adapterski kabel (kratek povezovalni kabel z majhnimi žicami) olajša namestitev RF konektorja iz vezja za testiranje signala ...
Petič, priključek za testno linijo:

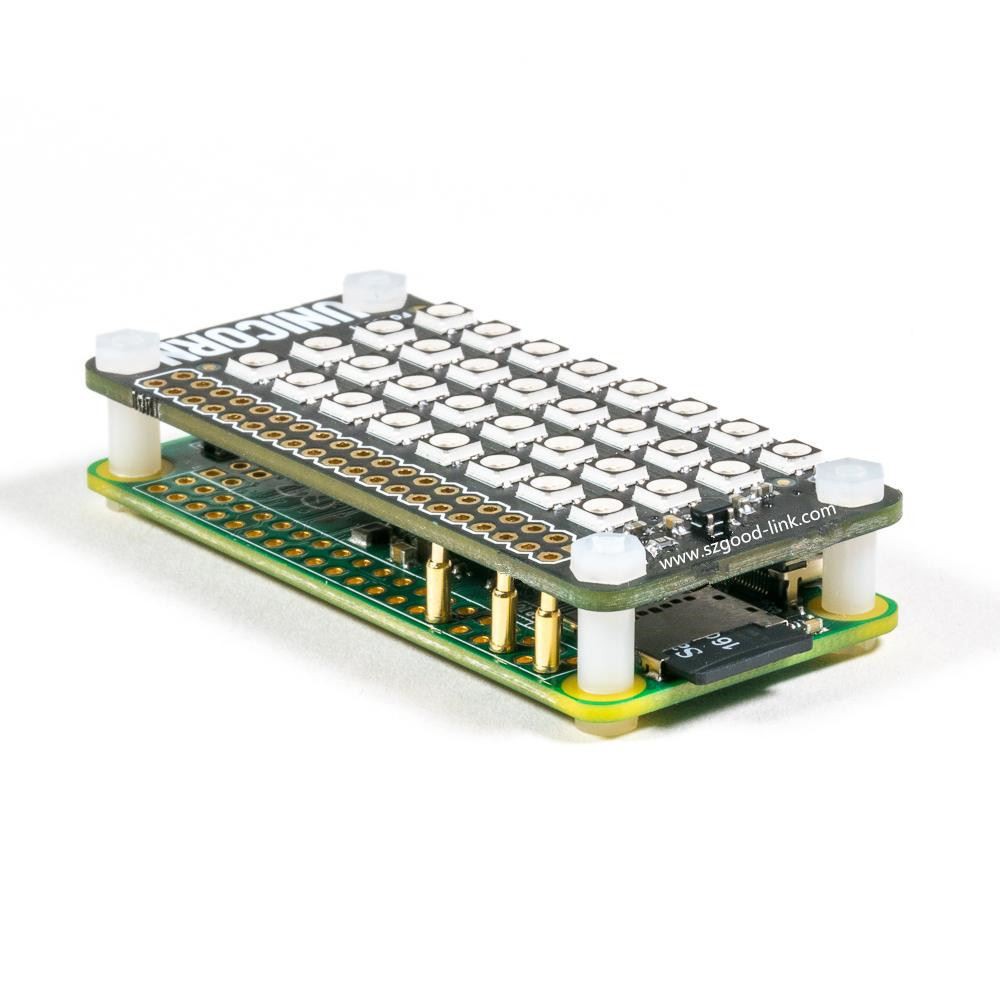

V skladu s standardi, varnostjo in dejanskimi potrebami ima konektor testne linije različne aplikacije in standardne vtiče in vtičnice. Na primer, osciloskop ima BNC konektor, multimeter ima 4 mm banana konektor, analizator spektra pa priključek tipa N itd. Različne aplikacije imajo različne priključke. Da bi se med seboj ujemali, so se na trgu pojavili različni adapterji (spojke). Adapter), adapterji (adapterji), adapterski kabli, povezovalni kabli, odcepni kabli itd.
Če povzamemo, je pet specifičnih meril za pravilno izbiro testnih linij in pogo žebljičkov, ki smo jih danes opisali. Glede na teh pet točk ima vsak globlje razumevanje pogo kegljev.
