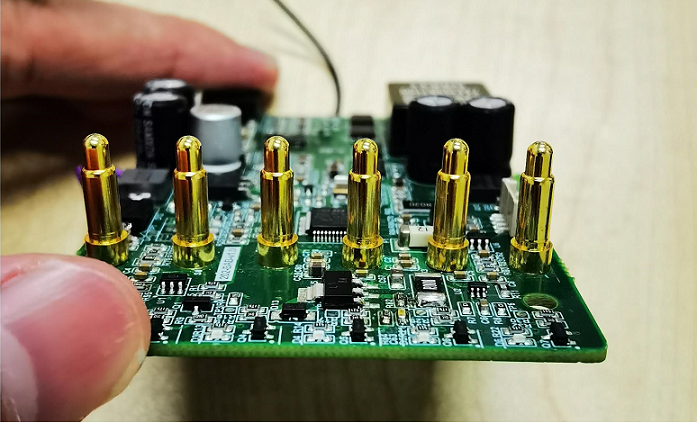

Kako izbrati primeren priključek Pogo pin za aplikacije strojne opreme?
Tukaj je nekaj nasvetov za izbiro primernega priključka pogo pin za aplikacije strojne opreme:
- Upoštevajte število potrebnih povezav. Pogo zatiči so na voljo v različnih konfiguracijah z različnim številom zatičev, zato izberite tistega, ki ima dovolj zatičev za vašo aplikacijo. Pogoste možnosti so 2-pin, 4-pin, 6-pin itd.
- Poglejte razmik (razmik) med keglji. Korak se mora ujemati z razmikom kontaktnih ploščic na tiskanem vezju. Običajni koraki so 1 mm, 1,27 mm, 2 mm, 2,54 mm itd.
- Preverite gib/obseg hoda zatiča. Toliko daleč lahko sega zatič, da vzpostavi stik. Daljši hod omogoča večjo variabilnost v položaju PCB. 0.5-1mm poteza je pogosta.
Upoštevajte material zatiča in prevleko. Pozlačeni zatiči zagotavljajo najvišjo prevodnost in odpornost proti koroziji. Druge možnosti, kot so nikelj, baker ali volfram, so lahko primerne glede na stroške in potrebe po dolgoživosti.
Izberite ustrezen premer zatiča. Večji premeri zagotavljajo močnejši kontakt. {{0}}.5 mm, 0,64 mm in 1 mm so običajne velikosti.
- Če je vzdržljivost pomembna, poiščite pogo zatiče z visoko življenjsko dobo. Ocene 100,000 in cikli kažejo na boljšo življenjsko dobo.
- Upoštevajte material ohišja in način zadrževanja. Ohišja iz najlona ali PBT s stiskalnimi ali spajkanimi zatiči delujejo dobro. Izogibajte se ohlapnemu zadrževanju v stilu slip-in.
- Preverite nazivni tok na pin. Izberite nožico, ocenjeno za najmanj največji pričakovani tok.
- Pridobite sklop z vodilnimi ploščami ali podstavki, če PCB potrebuje natančno poravnavo.
Preizkusite vzorčni sklop zatičev s tiskanim vezjem, da preverite dobro električno povezljivost, preden se v celoti zavzamete.
