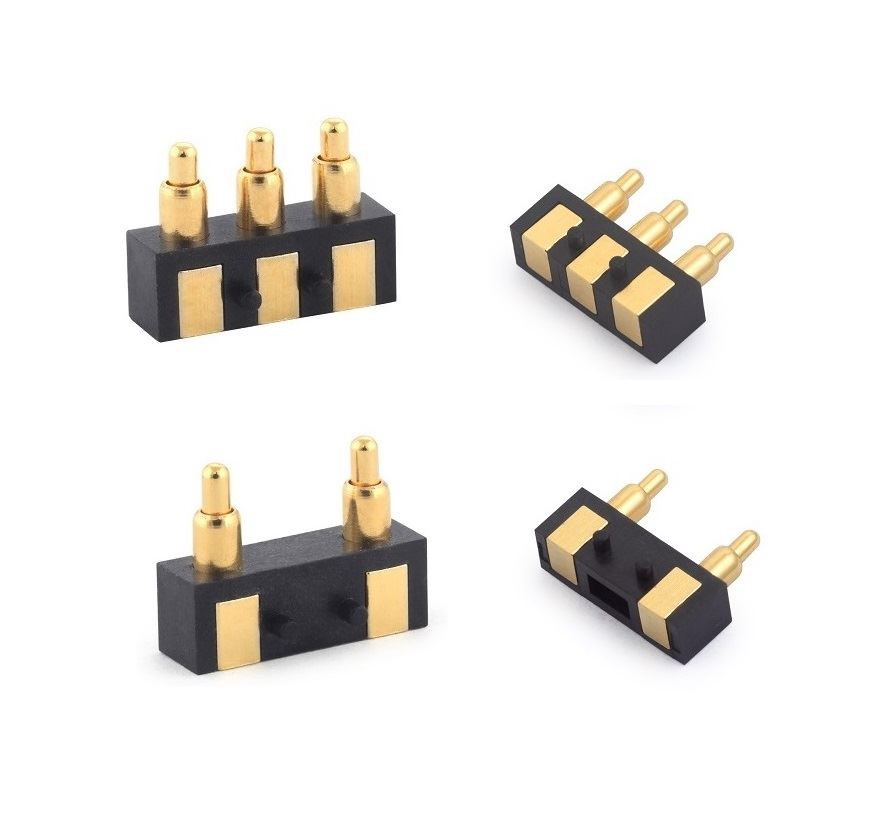

Osnovna zmogljivost vzmetnega kontaktnega zatiča Pogo
Vzmetni kontaktni konektorji Pogo imajo povezovalno vlogo v elektronskih izdelkih in se uporabljajo na letalskem, vojaškem, medicinskem in drugih področjih. Naj' skupaj poglejmo njegovo delovanje.
Osnovna zmogljivost konektorja je razdeljena na mehansko delovanje, električno zmogljivost in okoljsko učinkovitost.
2. Mehanske lastnosti
Sila vstavljanja in ekstrakcije je pomembna mehanska lastnost. Sila vstavljanja in ekstrakcije je razdeljena na silo vstavljanja in silo ekstrakcije (imenovano tudi ločitvena sila), zahteve obeh so različne. V ustreznih standardih obstajajo določbe za največjo silo vstavljanja in najmanjšo silo ločevanja. Zato je z vidika uporabe sila vstavljanja manjša od nizke vstavne sile LIF in strukture brez vstavitvene sile ZIF. Če je ločitvena sila premajhna, bo kontakt zatiča Pogo zanesljiv.
Druga pomembna mehanska zmogljivost je mehanska življenjska doba vzmeti kontaktnega priključka Pogo. Dejansko je mehanska življenjska doba indeks vzdržljivosti, ki se v nacionalnem standardu GB5095 imenuje mehansko delovanje. Kot cikel uporablja eno vstavljanje in odstranitev, kot vir presoje pa se uporablja, ali konektor lahko normalno dokonča svojo povezovalno funkcijo (kot je vrednost kontaktne upornosti) po določenem ciklu vstavljanja in odstranjevanja. Sila vstavljanja in izvleke konektorja je povezana z mehansko življenjsko dobo, strukturo kontakta (veličina pozitivnega tlaka), kakovostjo prevleke (koeficientom drsnega trenja) kontaktnega dela in dimenzijsko natančnostjo stika. (poravnava).
Tretjič, električna zmogljivost
Električne lastnosti Glavne električne lastnosti konektorja vključujejo kontaktni upor, izolacijsko upornost in dielektrično trdnost.
1. Visokokakovostni električni konektorji s kontaktnim uporom morajo biti opremljeni z nizko in stabilno kontaktno odpornostjo. Kontaktna upornost konektorja se giblje od nekaj miliohmov do deset miliohmov.
2. Izolacijska upornost je merilo izolacijske učinkovitosti med kontakti električnih konektorjev ter med kontakti in lupino, njena velikost pa se giblje od sto megoomov do tisoč megohmov.
3. Dielektrična trdnost, imenovana tudi vzdržljiva napetost in dielektrična vzdržna napetost, je sposobnost, da prenese nazivno preskusno napetost med kontakti konektorja ali med kontakti in lupino.
