Osnovni koncept oblikovanja,Zasnova bata inDelovna višina od Pogo Pin
Osnovni koncept zasnove Pogo Pin（konektor z vzmetjo）:
Električne značilnosti bodo aktivno poiskale pot z najmanjšim uporom za vodenje toka, kar je najboljše stanje
Tok bo potekal od gredi igle do stene zunanje cevi in nato do PCB. V tem času je vrednost upora najmanjša.

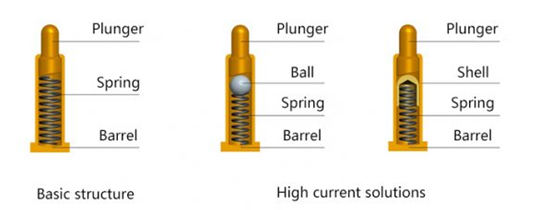

Osnovna zasnova bata Pogo Pin（vzmetnega konektorja）:
Pristranski rep
Zasnova Bias Tail je najpogostejša in najcenejša za proizvodnjo z dobrim ravnovesjem med zmogljivostjo, ceno in velikostjo. Ta oblika lahko zagotovi stabilno spodnjo impedanco.
Prednost: Nizka in stabilna odpornost
Vrtalnik za hrbet
Vrtalnik za hrbet se običajno uporablja v okolju z majhnimi priključki, kot so brezžične slušalke, pametni telefoni ali majhne naprave IoT. majhna velikost lahko zadovolji zahteve strank glede elastičnosti, ker lahko dolžina vzmeti te zasnove presega dolžino cevi igle. V nekaterih primerih, ko je prostor omejen.
Oblikovanje stožca
Ta vrsta zasnove je najboljša izbira za konektor z visokimi zahtevami glede koncentričnosti, ker je vzmet najbolje namestiti neposredno na konični repni zatič osi zatiča. stožčasti rep na dnu osi keglja je nameščen v notranjost vzmeti, da zmanjša tresenje osi keglja. Prednost: Enostavno obračanje, Majhna poševnost, Nizki stroški.
Oblikovanje žoge
Oblika krogle je najboljša možnost za zahtevna okolja, kot so težki stroji, polnjenje in medicinske aplikacije, stik je bolj stabilen in visok tok je pomemben.
Prednost: stabilen upor, lahko gre skozi visok tok

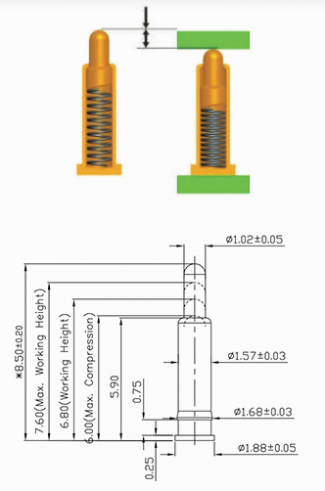

Osnovna delovna višina Pogo Pin（vzmetnega konektorja）:
Na splošno je količina stiskanja med delovanjem 2/3 celotnega potovanja; če je količina stiskanja zadostna, je pozitivna sila prenizka, zato impedanca ni stabilna.
Uporaba pogo zatiča na delovni višini bo znatno povečala vzdržljivost in zmogljivost priključka.
Kontaktna plošča baterije ali zlati prst, ki povezuje pogo zatič, ne sme biti umazan, oksidiran itd.
Prosimo, omejite uporabo znotraj obsega specifikacij, navedenih na risbi.
